描述
关键技术规格
- 通道数量：8 路差分 / 单端模拟量输入
- 输入量程：±10V、0–10V、4–20mA（软件可选）
- 分辨率：16 位 ADC，精度 ±0.1% 满量程
- 隔离等级：2.5kV RMS（通道间 / 通道与总线间）
- 工作电源：24V DC（背板供电）
- 功耗：约 12W
- 尺寸（宽 × 高 × 深）：160 mm × 120 mm × 60 mm
- 重量：约 1.2 kg
- 工作温度：0°C ~ +60°C
- 存储温度：-20°C ~ +70°C
- 安装方式：背板插槽安装（适配 STO0982E01 载板）
- 认证：CE、IEC 61000-6-2（工业抗干扰）
产品深度介绍

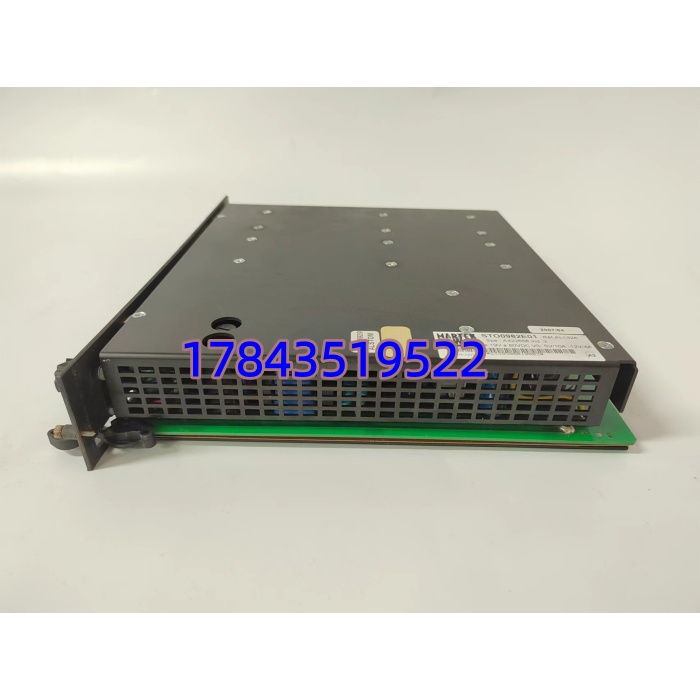

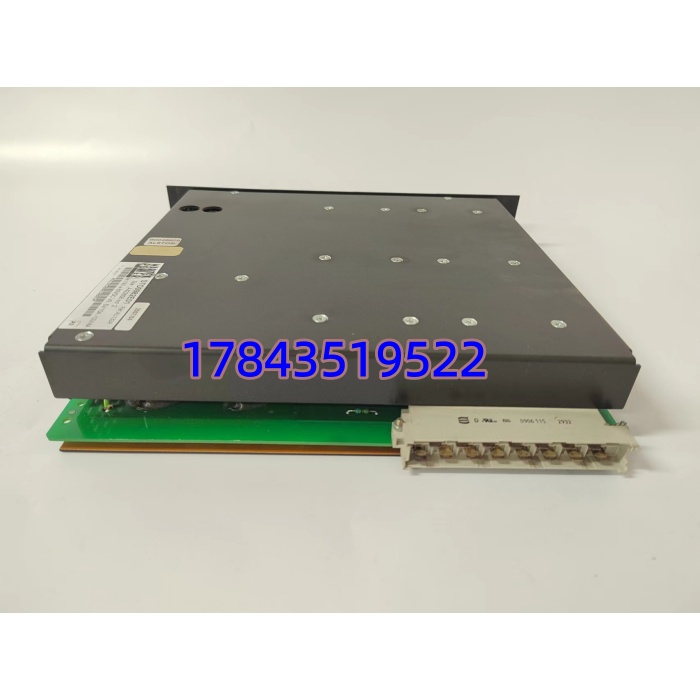

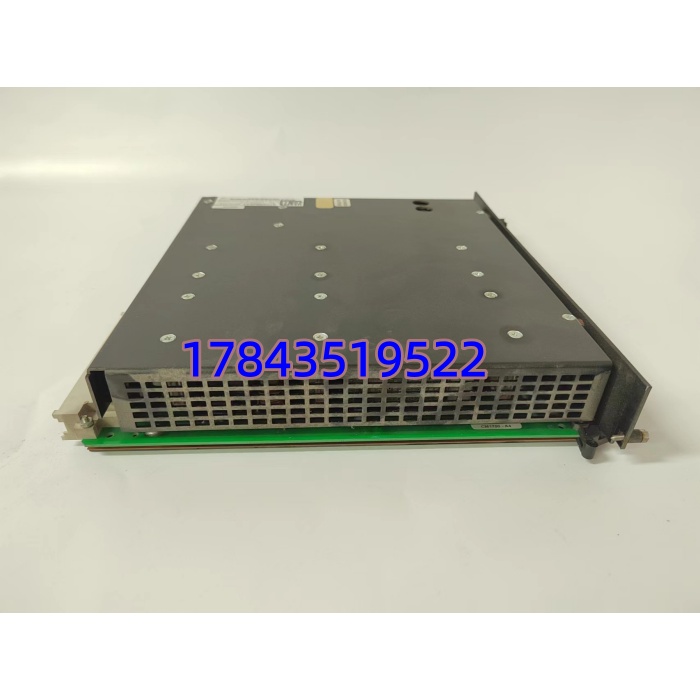

ALSTOM AL132 是专为UNITROL® 系列励磁与发电机控制系统设计的高精度模拟量调理模块，广泛应用于火电、水电、核电等大型发电机组的信号采集环节。模块集成 8 路隔离输入，可精准采集发电机端电压、定子电流、转速反馈及励磁电流等关键参数，通过 16 位 ADC 转换为数字信号，传输至主控系统。
采用 2.5kV 高隔离设计，有效抵御高压开关柜、晶闸管励磁器等设备的强电磁干扰，确保恶劣环境下的信号完整性。模块适配 ALSTOM 原厂载板 STO0982E01，即插即用，支持热插拔，便于在线维护更换。作为电站自动化的核心 I/O 部件，AL132 长期运行稳定，是保障发电机组安全可控的关键备件。
应用场景与行业案例
工程痛点
大型发电机组运行中，电压 / 电流信号易受强电干扰，导致采集失真、控制波动，甚至触发励磁系统误动作，威胁机组安全稳定运行。
典型应用场景
- 火电发电厂 – 励磁控制系统采集发电机定子电压、电流及励磁绕组电流信号，为 UNITROL 励磁调节器提供精准数据，保障并网与负载稳定。
- 水电厂 – 水轮发电机组控制监测机组转速、励磁电压 / 电流，适配水头波动下的稳定励磁控制，避免甩负荷故障。
- 核电厂 – 辅助系统信号采集用于核岛 / 常规岛辅助设备的模拟量监测，高隔离设计适配严苛安全等级要求。
- 工业电站 – 自备电厂自动化适配钢铁、化工等企业自备电站，实现发电机参数闭环控制，降低运维成本。
真实案例
某 300MW 火电机组励磁系统频繁出现电压采样波动，励磁调节器频繁切手动，影响并网稳定性。排查发现原 AL132 模块老化，隔离性能下降，信号受干扰严重。更换全新原装 AL132 后，采样精度恢复至 ±0.1%，波动完全消除，机组连续稳定运行超 2 年无异常。电厂后续常备 2 块作为关键备件，防范同类故障。
核心卖点与差异化
- 高精度采集：16 位 ADC，±0.1% 满量程精度，保障发电机参数精准监测。
- 强隔离抗干扰：2.5kV RMS 通道隔离，抵御高压强电干扰，适配电站恶劣环境。
- 多信号兼容：8 通道支持 ±10V/0–10V/4–20mA，覆盖发电机所有关键模拟量采集需求。
- 原厂适配：原生适配 UNITROL® 平台，即插即用，无需修改程序，5 分钟完成更换。
- 长期可靠：工业级设计，宽温运行，MTBF＞80,000 小时，电站长期运行免维护。
