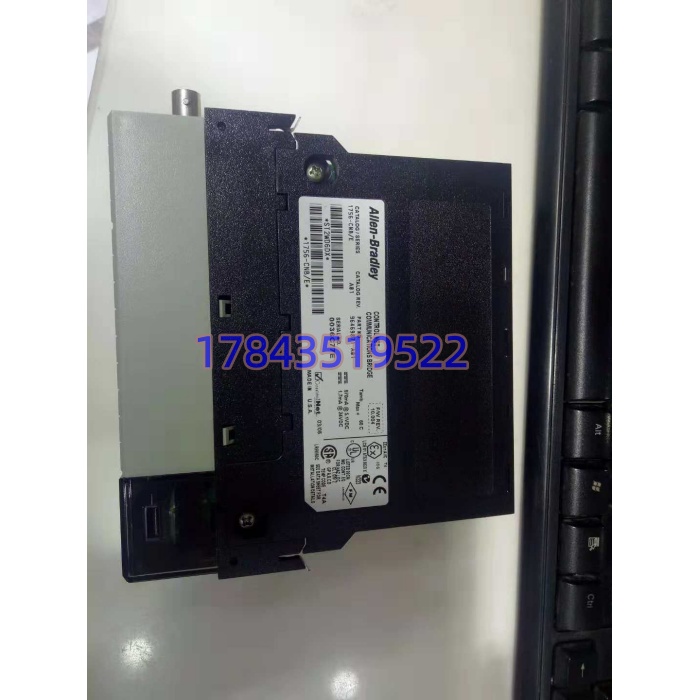

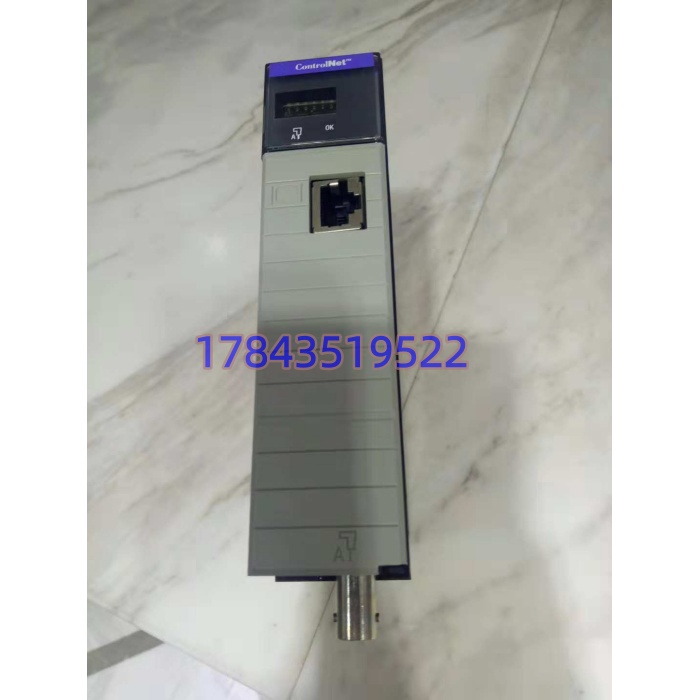

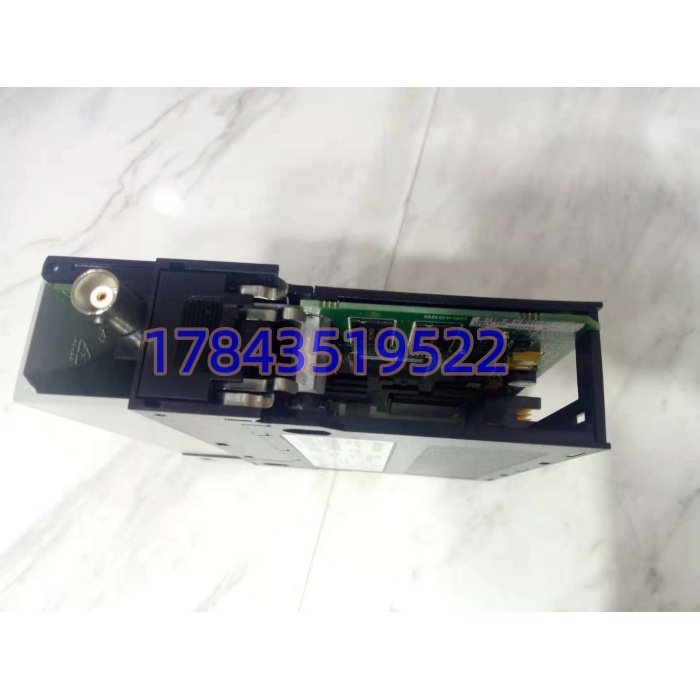

AB 1756-CNB | 1756 机架 ControlNet 网桥卡 远程 I/O 总线备件

描述

关键技术规格

产品深度介绍

1756‑CNB 是罗克韦尔 ControlLogix 平台经典单介质 ControlNet 网桥模块，专为离散制造、冶金、化工老项目远程分站组网设计。模块插入 1756 机架背板，作为控制器与 ControlNet 远程 I/O、第三方分站的数据中转网关，依靠总线确定性调度实现伺服、阀门回路同步控制，大量存量用于老旧产线维保替换。

采用变压器隔离总线电路，车间变频器启停产生的电磁干扰不会造成总线丢包；NAP 网口可直连电脑，无需额外线缆即可在线修改网络地址、刷写固件。支持 Keeper 网络管理功能，自动分发网段组态参数，单节点掉线仅本地报警，不会整段总线瘫痪。硬件仅单 BNC 通道，不支持介质冗余，适合非关键工段；原厂已停产，新项目改用 1756‑CN2 扩容，存量备件用于老系统不停产改造，提前备货可规避总线停机风险。

常见问题解答

1. 老哥，1756‑CNB 能直接替换新款 1756‑CN2 吗？坦白讲不能直接互换，底层连接容量、固件基线不兼容。1756‑CNB 上限 64 路 CIP 连接，CN2 支持 128 路；CNB 最高固件 V5.0，CN2 最低支持 V15 固件。直接替换会出现控制器下载报错、远程分站失联。改造要么同步升级 CPU 固件，要么同型号采购 1756‑CNB，我们可预刷匹配现场固件。
2. 只换这块 CNB 通讯卡，需要重新下载 ControlNet 组态吗？同型号、同硬件版本替换，仅需在模块侧拨码还原原有 MAC 地址，原有网络组态、分站映射全部保留，不用重新编译下载；跨硬件大版本（A 版换 E 版）需重新导入 ControlNet 网络配置文件。出库可按客户现场网段地址提前设置拨码。
3. 1756 机架更换 CNB 支持热插拔吗？ControlLogix 机架硬件支持带电插拔，但BNC 同轴总线接头严禁热拔。我见过冶金车间维护工带电拔总线，浪涌击穿模块收发芯片，整条 ControlNet 远程 I/O 全部离线，整条轧制线停机 2 小时。仅插拔机架槽位模块，同轴电缆必须断电后拆装。
4. 怎么区分全新原装和拆机翻新通讯卡？每块入库核验机身序列号、批次丝印，PCB 无维修动焊、BNC 针脚无氧化磨损，原厂防拆标签完整。发货附带完整 1756 机架 24 小时挂网测试报告，支持视频通电查看数码管与状态灯；市面拆机卡普遍存在总线漂移、NAP 网口接触不良，我们不流通维修二手件。
5. 这块 CNB 质保多久，总线频繁掉线怎么处理？整机质保 12 个月，接错高压、同轴电缆短路、静电击穿不在质保范围。上机前提供远程 ControlNet 网段配置、终端电阻调试指导；若模块原生硬件缺陷导致 NET 红灯常亮、分站批量掉线，免费换新并承担往返物流。
6. ControlNet 总线两端必须接 120Ω 终端电阻吗？整条同轴网段首尾两端必须加装终端电阻，中间节点全部摘除。漏装或多装会造成总线信号反射，出现随机通讯超时、分站闪断；大功率动力线缆与同轴电缆分槽敷设，全程屏蔽单端接地。
7. 秋冬干燥机柜拆装，静电会不会损坏 CNB 总线端口？北方车间秋冬静电击穿故障率极高，操作全程佩戴接地防静电手环，仅抓取模块塑料外壳，严禁触碰背板金手指与 BNC 金属接头。有产线电工未做防静电防护，拆箱静电击穿总线隔离芯片，整卡报废，上万备件直接损失。
