产品深度介绍

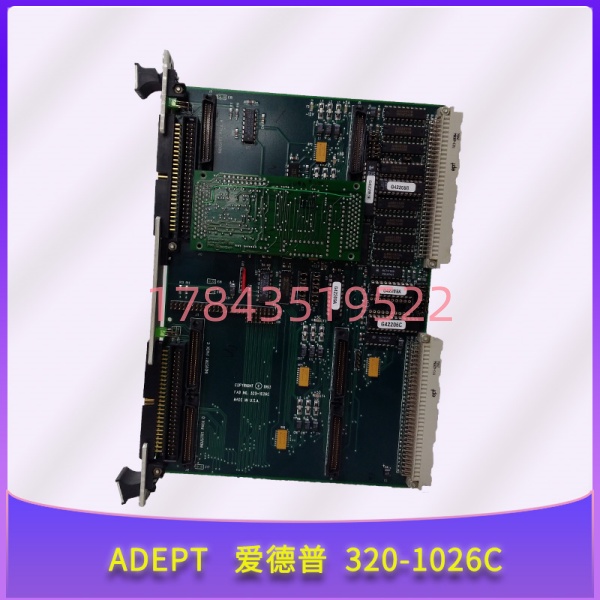

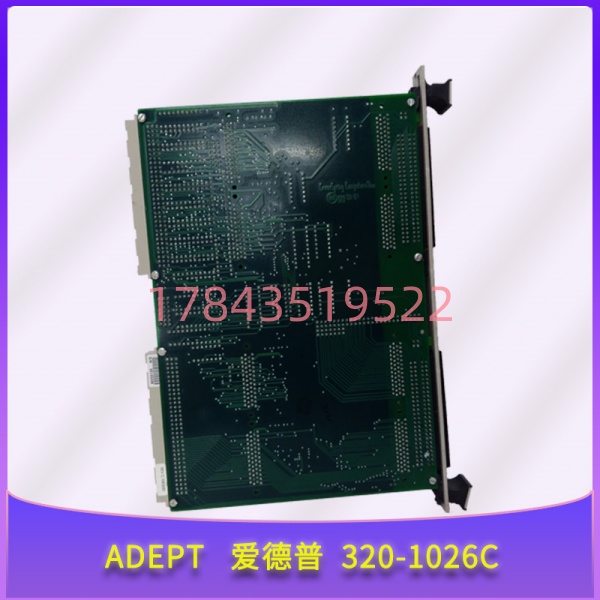

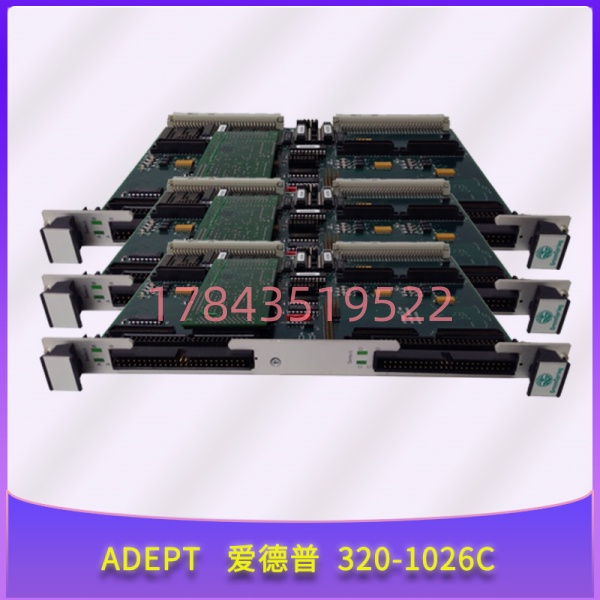

320-1026C是ADEPT TECHNOLOGY（现属欧姆龙）为其SCARA机器人和直角坐标机器人系统设计的核心运动控制卡。它不是通用I/O模块，也不是伺服驱动器——网上那些“32点I/O模块”、“2.6kW伺服驱动器”、“16通道模拟采集模块”的描述，与这个产品的实际功能严重不符。320-1026C的真正任务是作为机器人的“运动指挥官”，执行多轴轨迹规划、插补计算和伺服驱动协调。
要理解320-1026C的定位，得先搞清楚ADEPT机器人控制系统的分层架构：
- 控制层：就是320-1026C运动控制卡，负责运动学解算、轨迹规划、伺服更新
- 总线层：VME总线，连接控制卡与I/O卡、通信卡
- 驱动层：外部伺服驱动器，接收控制信号并驱动电机
- 执行层：SCARA或直角坐标机器人的伺服电机
320-1026C的核心技术能力体现在几个方面：
第一，多轴联动控制。该控制卡支持4轴联动（可扩展至8轴），能够同时控制SCARA机器人的四个关节（J1、J2、J3、J4）协同运动，实现复杂的空间轨迹。插补周期≤250微秒，伺服更新率1kHz，确保高速运动时的轨迹平滑性。
第二，高精度定位。采用先进的运动学处理器（DSP），能够执行前向运动学和逆向运动学解算，将笛卡尔空间路径点快速转换为各关节角度。位置精度可达±0.01mm（取决于机械配置），满足精密装配、点胶、贴片等高精度应用需求。
第三，强大的多任务处理能力。支持在一个程序中同时运行轨迹规划、I/O逻辑控制和简单的视觉数据处理。能够与ADEPT的视觉系统（如Adept Sight）紧密同步，实现“手眼协调”——根据相机捕捉的工件位置偏差实时修正机器人抓取或放置位置。
第四，可靠的VME总线架构。采用标准的VMEbus（IEEE 1014）架构，可以轻松集成到各种基于VME的工业计算机系统中，与I/O卡、通信卡协同工作。这种模块化设计不仅提高了系统可靠性，也方便了功能扩展和维护。
关键技术规格
| 参数 | 规格 |
|---|---|
| 产品型号 | 320-1026C |
| 品牌 | ADEPT TECHNOLOGY (现属欧姆龙) |
| 产品类型 | 机器人运动控制卡 |
| 总线标准 | VMEbus (IEEE 1014) |
| 控制轴数 | 4轴联动 (可扩展至8轴) |
| 插补周期 | ≤250微秒 |
| 伺服更新率 | 1kHz (典型) |
| 位置精度 | ±0.01mm (取决于机械配置) |
| 速度控制范围 | 0.1-3000mm/s (可配置) |
| 加速度范围 | 0.1-5G (可配置) |
| 运动学解算 | 前向运动学 + 逆向运动学 |
| 通信接口 | 自定义高速串行总线 (与机器人本体通信) |
| 供电电压 | +5V DC (±5%)，±12V DC (±10%) |
| 功耗 | 约15W |
| 非易失性存储 | NVRAM (断电程序不丢失) |
| 安全功能 | 软件限位、关节超程保护 |
| 工作温度 | 0°C 至 +55°C |
| 存储温度 | -40°C 至 +85°C |
| 湿度 | 5-95% 无冷凝 |
| 安装方式 | VME机架插装 |
| 认证 | CE, UL |
安装与接线指南
阶段一：准备工作 (预计10分钟)
⚠️ 安全第一:
- 通知生产部门计划停机时间
- 确认机器人控制系统已完全断电
- 确认机器人处于安全状态（急停已触发、气压已泄放）
- 佩戴防静电手环
工具准备:
· 防静电手环 + 防静电垫
· 小号一字螺丝刀（用于VME机架固定）
· 万用表
· 手机（拍照记录）
资料准备:
· 机器人系统配置文件备份
· VME机架槽位配置记录
· 机器人程序备份（.pmc文件）
阶段二：拆卸旧控制卡 (预计5分钟) —— 如为替换安装
步骤:
- 拍照记录：
- 控制卡在VME机架中的槽位位置
- 前面板连接器的接线（如有）
- 任何跳线或DIP开关设置
- 断开连接：
- 记录并断开前面板的所有连接器
- 如有光纤或高速串行总线，注意标记去向
- 取出控制卡：
- 松开面板固定螺丝
- 按下VME机架 ejector手柄
- 垂直拔出控制卡（不要倾斜）
⚠️ 注意事项:
- VME连接器针脚密集，取出时保持垂直，防止针脚弯曲
- 如果系统配置了多块控制卡，记录每块卡的槽位地址
阶段三：安装新控制卡 (预计10分钟)
步骤:
- 静电防护: 戴好防静电手环，将新控制卡从防静电袋中取出
- 核对型号: 确认新卡标签为”320-1026C”
- 检查外观: 确认VME连接器针脚无弯曲，板卡无物理损伤
- 配置复刻（重要！）:
- 对照照片，设置跳线/DIP开关
- 常见配置项：
- VME槽位地址
- 中断优先级
- 总线请求级别
- 插入VME机架:
- 将控制卡对准机架导轨
- 垂直插入，直到ejector手柄自动锁紧
- 拧紧面板固定螺丝
- 恢复接线:
- 按照标签/照片，重新连接前面板连接器
自检清单:
· [ ] 跳线/DIP开关设置与旧卡一致
· [ ] 控制卡安装到位，面板螺丝已拧紧
· [ ] 所有连接器已恢复
阶段四：上电与测试 (预计45分钟)
上电前检查:
· 确认所有连接器已锁紧
· 确认VME机架电源正常
上电步骤:
- 给VME机架上电
- 观察控制卡前面板LED指示灯：
- PWR灯：应常亮
- RUN灯：应闪烁（表示系统运行正常）
- ERR灯：应熄灭
- 系统启动：
- 等待机器人控制系统完全启动
- 观察是否有报错信息
- 程序恢复：
- 如有备份，下载机器人程序到控制卡
- 如无备份且原卡已坏，需联系设备厂商获取原始程序
- 功能测试：
- 手动模式下Jog机器人各轴，检查运动方向是否正确
- 运行简单点位运动程序，检查定位精度
- 测试限位开关和急停功能
- 轨迹测试：
- 运行完整的生产程序（空载）
- 观察轨迹是否平滑，有无异常振动
最终确认:
· 系统运行>30分钟无报警
· 机器人运动正常，精度符合要求
· 记录更换信息（日期、人员、新卡序列号）到维护日志
⚠️ 如遇问题:
- 无法启动 → 检查VME机架电源、槽位地址设置
- ERR灯常亮 → 固件版本不匹配或硬件故障
- 机器人运动异常 → 检查运动学参数、编码器反馈
