描述
产品深度介绍

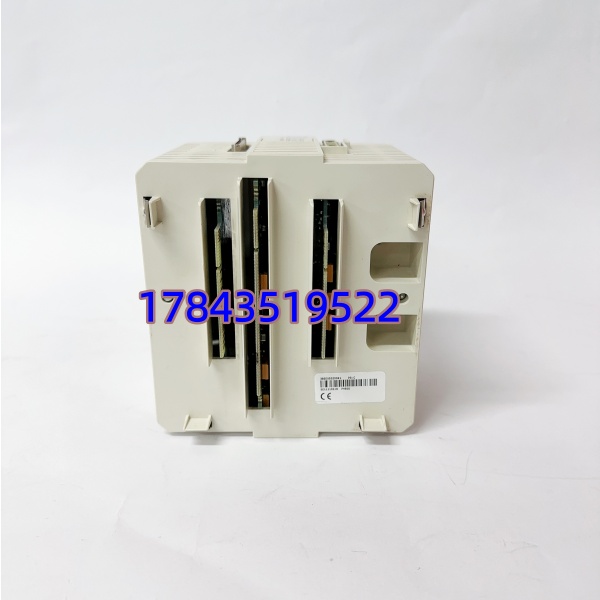

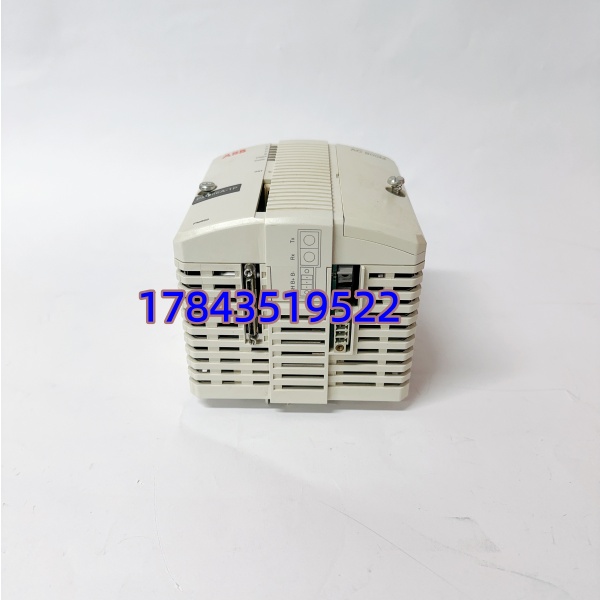

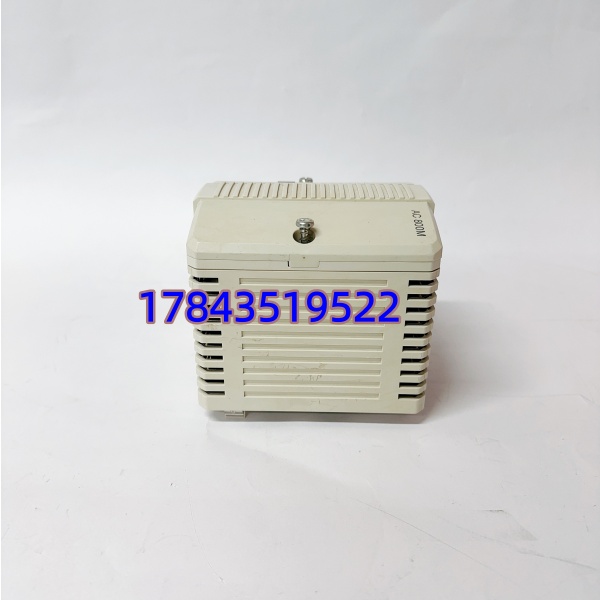

ABB PM866（3BSE050200R1）是 AC800M 系列的高端冗余 CPU 模块，属于 ABB System 800xA 平台核心硬件，面向中大型过程工业的 DCS 与 PLC 融合控制场景。
模块搭载 32 位高速处理器，标配 64MB 内存与大容量闪存，支持CPU、网络、I/O 全冗余，切换时间＜10ms，保障关键流程零停机。集成双以太网、RS-232/485 及 ModuleBus，兼容 Modbus TCP、PROFINET、OPC 等主流协议，广泛用于电力、化工、油气、冶金等行业。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | PM866，订货号 3BSE050200R1 |
| 处理器 | 32 位 RISC/Intel Atom D2701，主频 1.2GHz/2.13GHz |
| 内存 / 存储 | 64MB SDRAM / 16MB Flash |
| 通信接口 | 2×RJ45 以太网（冗余）、1×RS-232、1×RS-485、ModuleBus |
| 支持协议 | Modbus TCP、PROFINET、Ethernet/IP、OPC、MMS |
| 冗余能力 | CPU / 网络 / I/O 冗余，切换＜10ms |
| 电源 | 24V DC ±10%，典型功耗 8W |
| 工作温度 | -40℃ ~ +70℃（工业宽温） |
| 尺寸 / 重量 | 75×130×120mm，约 1.1kg |
| 安装方式 | 标准 DIN 导轨 / 机架安装 |
| 认证 | CE、UL、RoHS，符合 IEC 61131-3 |
常见问题解答
Q1：PM866 和 PM864/PM861 能直接替换吗？
A：不能直接替换。PM861（8MB）、PM864（16MB）、PM866（64MB）内存与性能逐级提升，PM866 可向下兼容替换 PM864/PM861（需重编译程序），但低型号不能向上替换。
Q2：支持热插拔吗？
A：不支持热插拔。作为核心 CPU，带电插拔易致背板短路、模块烧毁或系统宕机；需不停机时，必须配置冗余 CPU（双 PM866），切换时间＜10ms。
Q3：固件版本不匹配会怎样？
A：固件不匹配会触发通讯超时、冗余同步失败、程序下载报错。替换前务必读取原固件版本（如 V5.1），采购同版本或可兼容版本；差异时可联系刷新固件。
Q4：质保多久？售后如何？
A：12 个月质保（发货日起），覆盖非人为硬件故障；静电击穿、接线错误、过压损坏不在质保内。售后远程协助诊断，1 年内非人为故障免费保修。
Q5：3BSE050200R1 和 3BSE050198R1 有区别吗？
A：3BSE050198R1 为早期版本，3BSE050200R1 为升级替代版，功能 / 引脚完全兼容，可直接替换，
