描述
产品详情

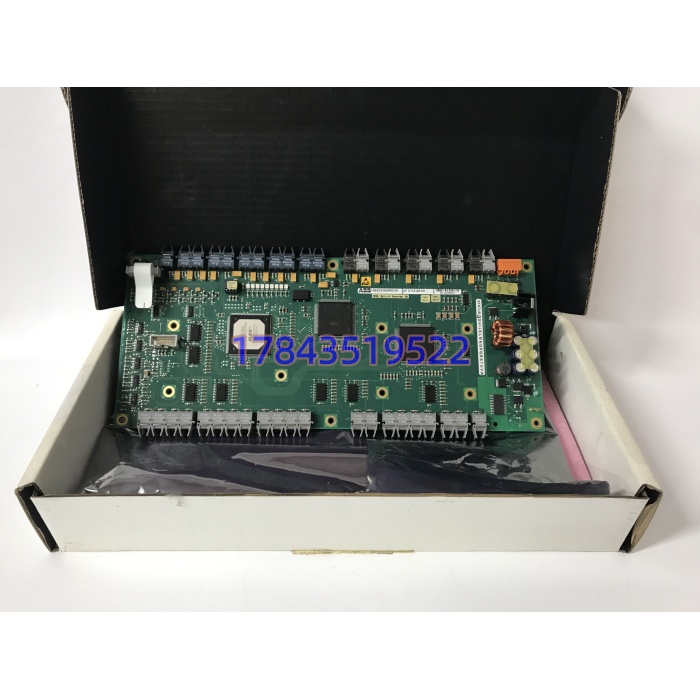

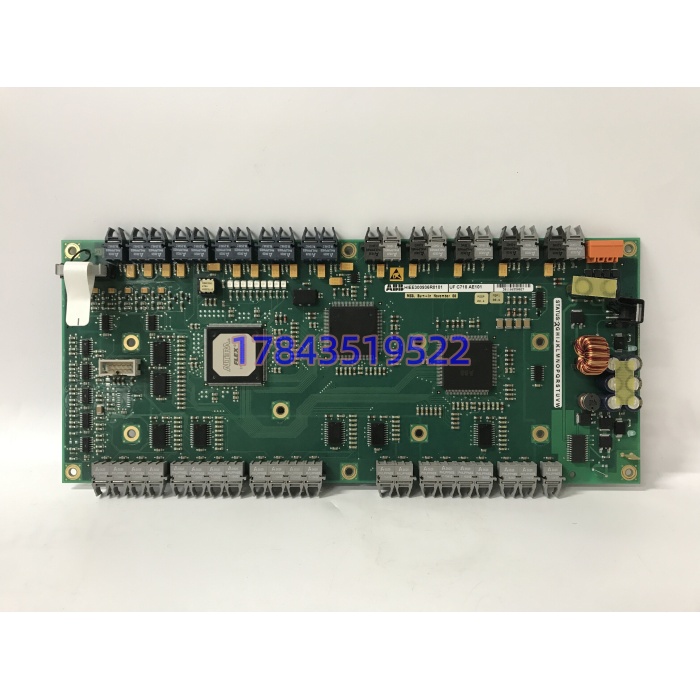

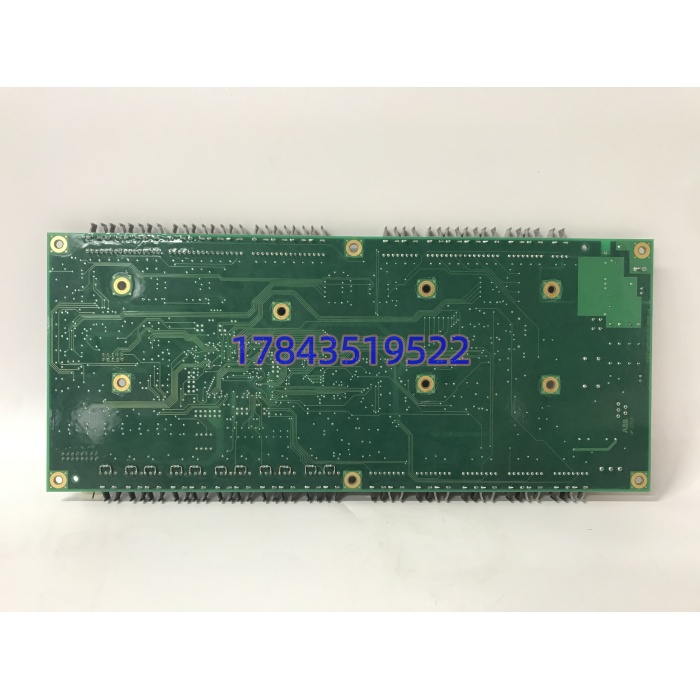

・完整型号：UFC718AE101
・主物料号：HIEE300936R0101
・副标识编码：HIEE410516P201
・品牌：ABB
・系列：UNITROL 5000 发电机组数字励磁控制平台
规格参数
| 参数项目 | 参数数值 |
|---|---|
| 适配系统 | UNITROL 5000 全系列励磁控制柜机架，匹配 PDD500A101 主控、PPE091 功率单元 |
| 信号传输方式 | 光纤隔离脉冲通道，多路晶闸管门极驱动输出 |
| 控制侧供电 | 24 V DC 背板取电，波动区间 18~32 V DC，整机功耗 6.2 W |
| 高低压隔离等级 | 控制回路与功率回路 2500 V AC 绝缘，绝缘阻值＞10 MΩ |
| 硬件保护机制 | 脉冲断线闭锁、晶闸管短路自锁、浪涌 TVS 抑制、过温停机保护 |
| 反馈采集通道 | 励磁过流、散热器超温、整流桥故障多路硬件采样 |
| 背板通讯 | 私有高速并行总线，对接上层主控板下发 AVR 调节指令 |
| 工作温度区间 | -20 ℃ ~ +70 ℃ |
| 存储温度区间 | -40 ℃ ~ +85 ℃ |
| MTBF 参考值 | 296,000 小时（原厂 25℃无尘机房样本数据） |
| 执行行业标准 | IEC 61000 工业电磁兼容、IEC 60034 旋转电机励磁安全规范 |
| 安装形式 | 标准励磁机架垂直插装，配套金属锁紧卡扣 |
产品介绍
（随机切入策略：A 场景痛点）火电、水电励磁运维班组最惧怕的硬件故障就是主回路接口主板损坏，UFC718AE101 作为 UNITROL5000 系统主控与功率整流桥的唯一信号中转载体，一旦光纤驱动回路失效，整套励磁功率单元失去调节脉冲，发电机瞬间触发失磁保护解列，直接中断对外并网供电。严格来说，该板卡光纤时序、高低压隔离架构无法兼容新一代 UNITROL 6000 平台，整套励磁柜体改造需更换全部底层驱动硬件，停机窗口至少 72 小时，多数存量电厂无法协调长时间停产改造，只能依靠储备同型号备件维持连续发电。从备件总拥有成本测算，原厂标准订货交期可达 18 周，海外零散现货溢价普遍超 42%。常备缓冲库存可规避非计划停机带来的发电量亏损，同时分摊国际空运、报关产生的额外运维支出。板卡搭载独立硬件闭锁回路，功率侧短路、浪涌不会反向击穿前端主控 PDD500A101，大幅降低连锁硬件损毁概率。
应用场景与库存策略
痛点切入
存量 UNITROL 5000 励磁设备逐步迈入生命周期中后期，ABB 持续压缩 UFC718 系列主回路主板产能，市面流通现货逐年缩减。驱动主板损坏后，发电机无功、机端电压调节功能完全失效，机组被迫紧急解列停运，现场仅能人工隔离励磁柜，存在电网电压大幅波动、机组飞车安全隐患。该型号属于 A 类最高优先级关键备件，无第三方合规仿制件，未提前执行 Last-time-buy 战略囤货，故障后会陷入长期等待海外零星调货的被动局面。
典型场景与备货建议
- 火电厂汽轮发电机组励磁柜：整套三相整流桥脉冲驱动全部依托该板卡，故障直接触发机组解列。备货建议：每台发电机组留存 1 件缓冲库存，划入 A 类核心备件，重订货点设置为 1，库存清零立刻启动批量寻源采购。
- 钢铁自备电厂同步发电机组：厂区电网谐波干扰强，光纤发射接收元器件损耗速度更快。备货建议：3~5 台机组共享 1 件备件，建立跨机组调拨台账，压缩全厂备件资金占用。
- 炼化余热发电励磁装置：车间粉尘、温差偏大，板卡电解电容老化加速。备货建议：每套余热机组常备全新原装件，不采用供应商寄售库存，翻新件光纤隔离耐压不足，易出现脉冲丢失引发励磁震荡。
- 偏远库区水轮发电机组：山区物流运输周期长，应急调货响应慢。备货建议：两套励磁机柜储备 1 件，持续跟踪原厂停产备货公告，窗口期追加 2~3 件战略囤货。
真实案例
华中某自备电厂 2 台 30MW 汽轮机组配套 UFC718AE101 主板。去年夏季其中一块板卡光纤驱动芯片击穿，厂区无备用备件，原厂常规交期 16 周，加急空运仍耗时 22 天。期间对应机组长期停机检修，月度发电量缺口、电网调度罚金合计超 230 万元。后续运维优化库存方案，一次性采购 2 件现货存入备件库，周边四座自备电厂搭建备件共享调拨机制，同类故障停机时长缩短至 4 小时内。
