描述
关键技术规格
| 参数项 | 标准参数值 |
|---|---|
| 硬件通道 | 3 路独立伺服闭环控制通道 |
| 供电输入 | +24 VDC 13.7 VA；+5 VDC 4.7 VA；±15 VDC 0.7 VA |
| 典型整机功耗 | 约 20 W |
| 控制模式 | 位置闭环、速度闭环、压力 / 力闭环 PID 运算 |
| 反馈信号兼容 | LVDT 位移传感器、0–10 V、4–20mA 模拟量 |
| 输出驱动信号 | 0–10 V 模拟量，直驱电液伺服阀 / 比例阀 |
| 定位控制精度 | ±0.01 mm，重复定位 ±0.005 mm |
| 指令响应时长 | ＜5 ms |
| 配套背板 | Harmony 标准机架，金手指总线直插式安装 |
| 工作环境温度 | -20 ℃ ~ +60 ℃ |
| 防护等级 | IP20（仅机柜内安装使用） |
| 兼容系统 | INFI 90、Symphony Harmony、Symphony Plus、800xA |
| 硬件替代型号 | 升级款 SPHSS13（增强高速通讯） |
| 整机尺寸 | 标准 Harmony 子模件尺寸 177.8 mm × 177.8 mm |
产品深度介绍

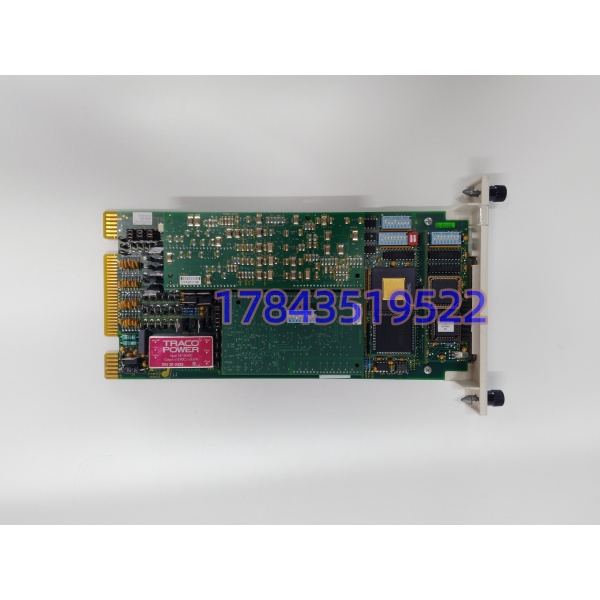

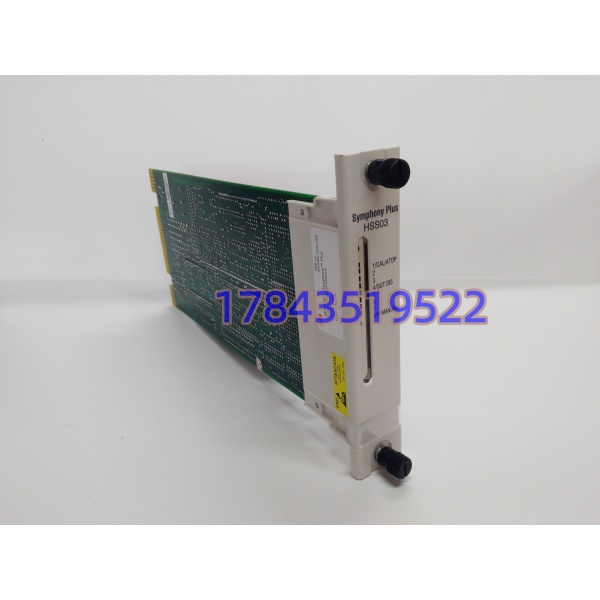

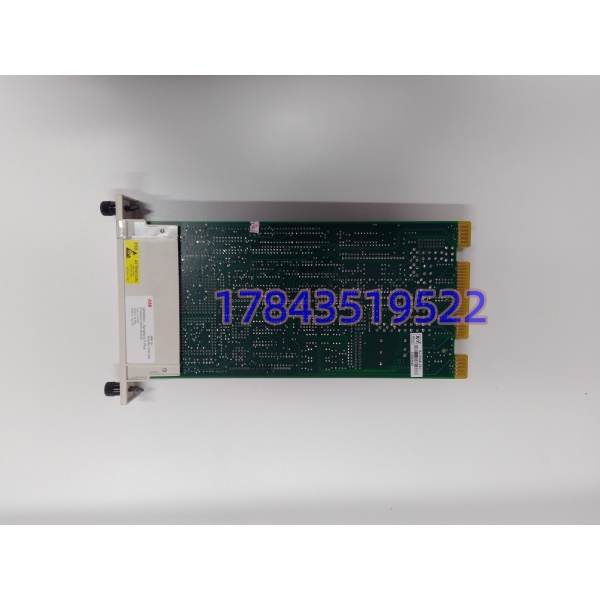

ABB SPHSS03 是原贝利 INFI90 系统标配液压伺服子模件，适配 Symphony 全系列 DCS 机架，采用总线直插结构，无需额外转接底座。多用于电厂汽轮机调速阀、冶金轧机压下缸、造纸流浆箱、重型机床液压定位工位，独立完成三路液压执行机构闭环运算，接入全厂 DCS 实现远程联锁与参数下发。
模块内置独立硬件 PID 运算单元，5ms 极速响应伺服指令，重载工况下无明显超调，板载多路信号隔离电路，抵御现场变频器、液压泵站电磁干扰。原生支持 LVDT 位移探头与标准工业模拟量反馈，单块模块可同时管控三组液压缸 / 液压马达，减少机架占用空间。存量 INFI90 老系统中该型号停产多年，现货货源稀缺，更换无需改造机柜底板，仅核对固件与 DIP 拨码即可上机，大幅缩短产线停机改造时长，整机 MTBF＞50,000 小时适配 24 小时连续生产工况。
常见问题解答
- 老哥，SPHSS03 模块支持机架带电热插拔吗？答：完全不支持。该模块无热插拔硬件保护电路，带电拔插会击穿背板总线芯片，三路液压伺服回路瞬间失控，汽轮机、轧机这类重载设备极易出现冲缸、飞车故障。现场更换必须切断整套 Harmony 机架 24V 总电源，全程佩戴防静电手环，只抓面板拉手，禁止触碰背面金手指。之前电厂改造有人带电换板，调速阀失控导致机组联锁停机 4 小时。
- 旧件是 SPHSS03，换新模块需要重新下组态程序吗？答：必须重新下载伺服控制回路组态。模块本地不存储程序，断电后运算参数全部清空。拆旧模件前，先在系统软件导出伺服 PID 参数、反馈量程配置；新机上电前核对板侧 DIP 拨码总线地址，再完整下装项目，下载完成手动触发一次回路自整定。
- SPHSS03 和 SPHSS13 能不能直接替换通用？答：外形、背板接口完全一致可直接插拔，但存在功能差异。SPHSS13 是升级款，增加高速串行总线，远距离伺服站通讯更稳定；SPHSS03 无高速通讯，仅适合本地机架就近液压阀控制。若现场伺服单元距离控制柜超 30 米，直接替换 SPHSS03 会出现反馈信号漂移，建议选用 SPHSS13。程序无需大面积修改，仅微调通讯参数即可。
- 怎么区分你们发的是全新原装，不是翻新维修板？答：每块模块附带原厂铭牌序列号、镭射防伪标、出厂合格证，入库时用 Fluke 115C 万用表做绝缘、通断检测，搭建完整 INFI90 测试机架做 24 小时满载老化，出库附带纸质检测报告。翻新维修件会提前标注成色，金手指有磨损、板卡有动焊痕迹绝不混充全新货源，支持客户远程视频通电验机。
- 模块固件版本不对上机后会出现什么故障？答：轻则伺服回路报反馈断线、PID 输出波动漂移，重则整块模块红灯死机，三路液压阀全部失压。早年钢厂技改，维护人员直接装高固件版本 ，原有 INFI90 系统仅支持 V1.8 固件，底层校验位不匹配，轧机压下缸定位偏移，废钢批量产出。采购前务必提供旧模块固件号，我们可按需预刷匹配版本。
- 现场液压泵站干扰大， 接线有什么避坑要点？答：反馈信号线必须使用双绞屏蔽电缆，屏蔽层单端接地，两端接地会引入工频干扰；伺服阀输出线与动力电缆分槽布线，间距至少 30 cm；模块背板接地铜排要和机柜保护地可靠连接，接地电阻＜4 Ω。我见过不少现场图省事不分线槽，伺服定位反复抖动，排查 3 天才找到线缆干扰根源。
- 质保多久？上机误接线烧毁是否保修，能远程指导调试吗？答：全新原装质保 12 个月，人为错接 380V 高压、静电击穿、带电拔插造成的硬件损坏不在质保范围。发货前我们会提供拨码设置、屏蔽接线、伺服自整定完整操作要点；上机出现回路漂移、通讯报错、定位不准，可安排资深 DCS 工程师远程线上协助排查参数与接线问题。
