描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 型号 | SC510 / 3BSE003832R1 |
| 兼容系统 | AC800M、800xA、Symphony Plus |
| 承载模块 | S800 系列 I/O（DI/DO/AI/AO/ 通讯） |
| 安装方式 | DIN 导轨 / 19 英寸机架 |
| 供电 | 24VDC ±10%（背板取电） |
| 功耗 | ≤5W |
| 工作温度 | -25°C ~ +70°C |
| 防护等级 | IP20 |
| 尺寸（宽 × 高 × 深） | 35×100×110mm |
| 重量 | 约 0.68kg |
产品深度介绍

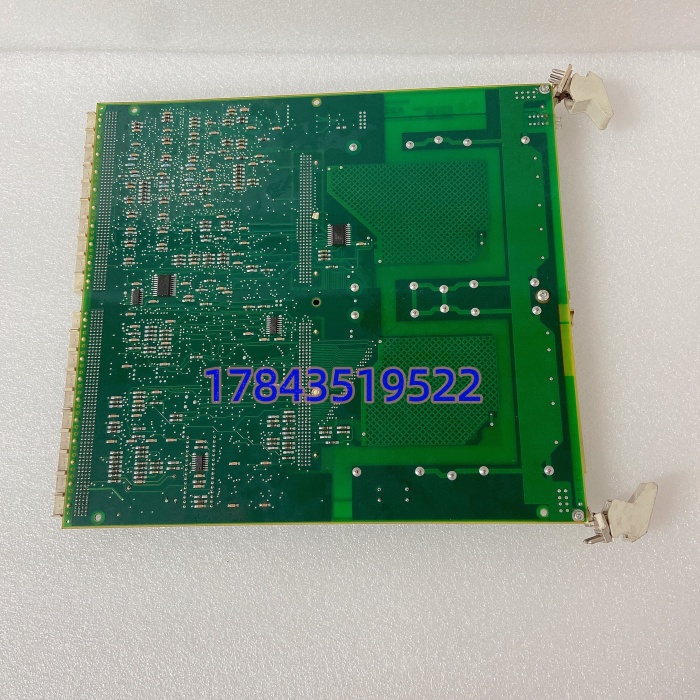

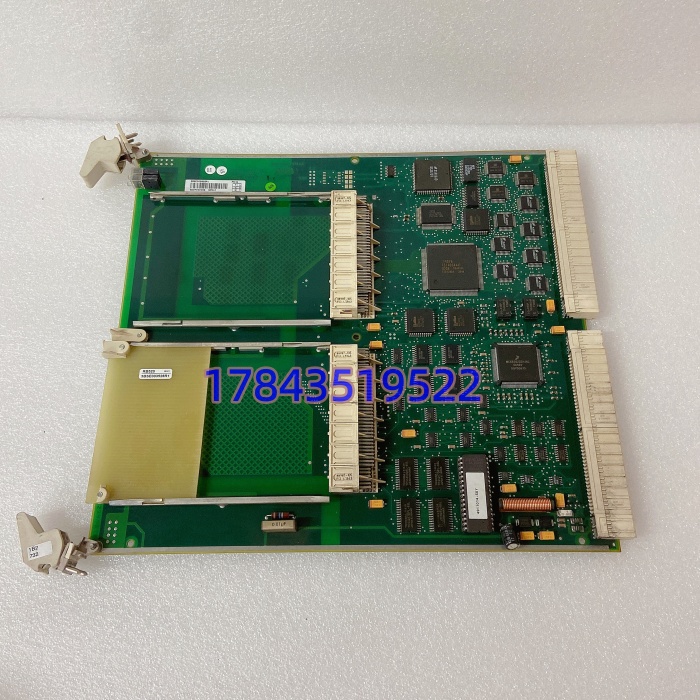

ABB SC510（3BSE003832R1）是 AC800M 系统的无 CPU 扩展基座，用于在控制站中扩展 S800 系列 I/O 模块，是 DCS 系统的核心机械与电气承载部件。它本身不带处理器，仅提供插槽、背板总线与供电，可灵活组合 DI810、DO815、CI854 等子模块，适配过程控制、电力、水处理等场景。
支持冗余配置，满足高可用系统要求；宽温设计适应恶劣机柜环境；导轨安装便于快速部署与维护。该型号已停产，是老旧 AC800M/800xA 系统扩容与备件替换的关键物料。
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 切断机架总电源，等待 5 分钟放电
- 确认安装区域无粉尘、无导电杂物
工具准备：
- 防静电手环 + 防静电垫
- 十字螺丝刀（PH1）
- 万用表
- 手机（拍照记录槽位与接线）
阶段二：拆卸旧基座（15 分钟）
- 移除所有 I/O 子模块：标记槽位，拍照留存
- 断开背板连接器：解锁卡扣，垂直拔出
- 释放导轨固定：向下按压卡扣，滑出基座
- 清理导轨：去除油污、灰尘，确保滑动顺畅
阶段三：安装新基座（15 分钟）
- 静电防护：佩戴手环，从防静电袋取出基座
- 核对型号：确认 SC510 / 3BSE003832R1 一致
- 导轨固定：滑入 DIN 导轨，卡扣自动锁定
- 子模块复刻：
- 按旧照片顺序插入 I/O 模块
- 确认模块完全到位，卡扣锁死
- 背板连接：对准插槽垂直插入，听到 “咔哒” 声
阶段四：上电测试（10 分钟）
- 上电前检查：
- 24VDC 供电正常（±10%）
- 所有模块连接牢固，无松动
- 通电观察：
- 基座指示灯正常，无报错
- I/O 模块 RUN 灯亮，通讯正常
- 软件配置：
- Control Builder 扫描硬件，识别所有模块
- 核对配置与原系统一致，下载参数
- 功能测试：测试 I/O 点响应，确认无误
常见问题解答（FAQ）
Q1：SC510 和带 CPU 的基座有什么区别？A：SC510无 CPU，仅作 I/O 扩展；带 CPU 基座（如 PM511）集成处理器，可独立运行控制程序。SC510 必须搭配 CPU 机架使用，用于扩展 I/O 容量。
Q2：能直接替换旧型号吗？需要重新配置吗？A：同型号可直接替换，无需重新编程；更换后软件会自动识别模块配置，核对无误即可运行。若搭配不同版本 I/O 模块，需在软件中确认兼容性。
A：基座本身不支持热插拔，更换必须断电；但 S800 系列 I/O 子模块支持热插拔，维护时可单独更换模块，无需停机。
Q4：停产了吗？有替代型号吗？A：已正式停产，原厂替代推荐SC520（3BSE003833R1），兼容所有 S800 模块，性能更强，尺寸一致，可直接替换。
