描述
产品详情

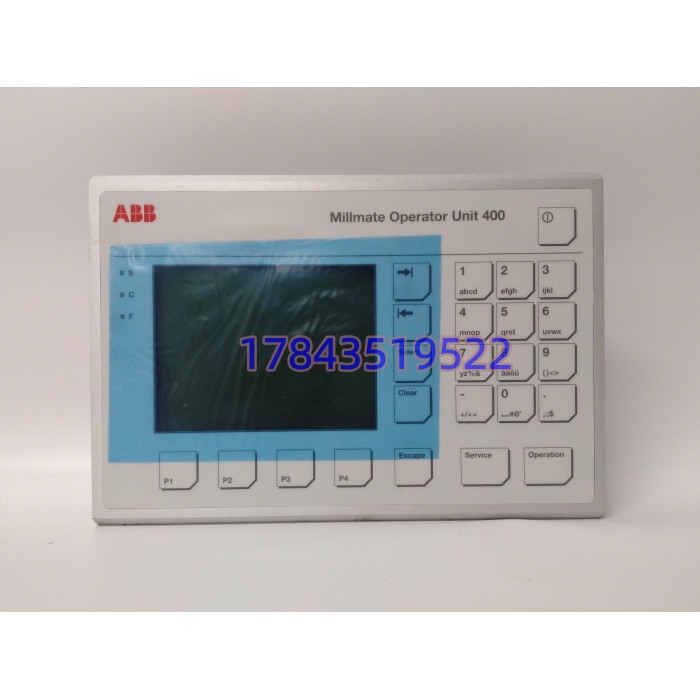

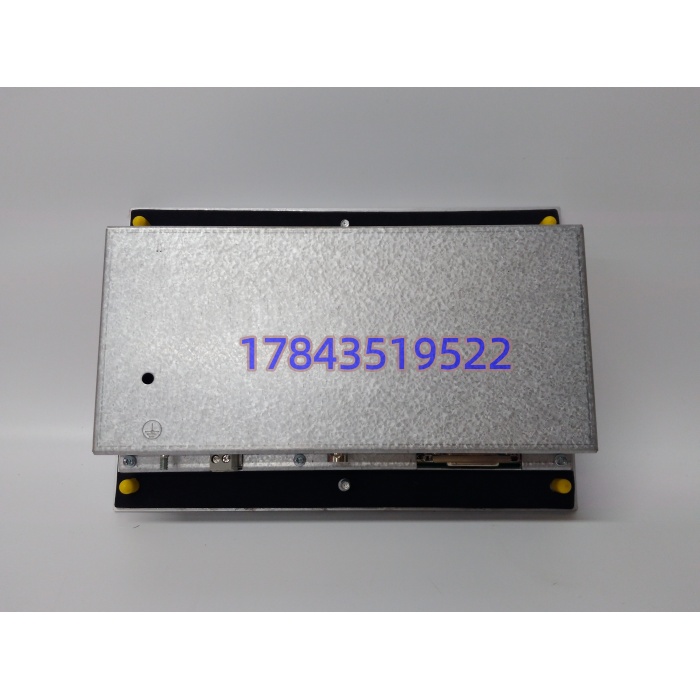

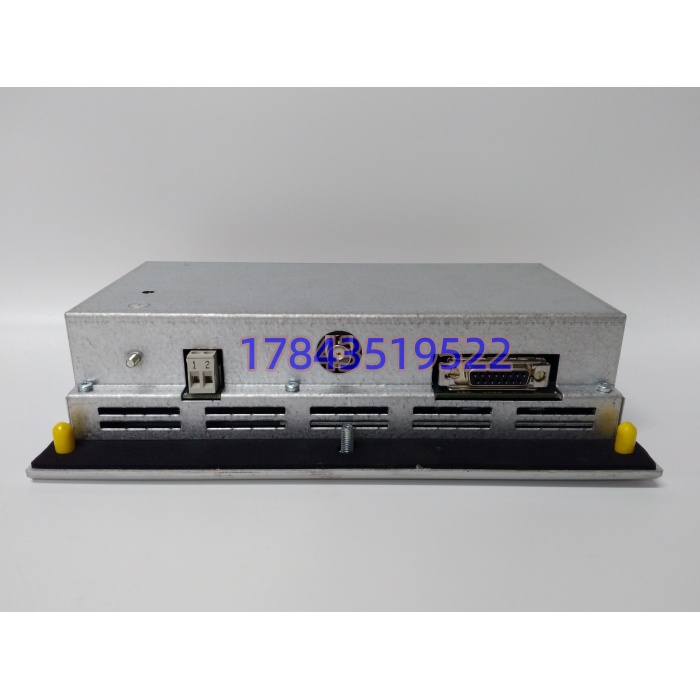

・型号：PXAH401，订货号 3BSE017235R1・品牌：ABB・系列：Millmate 400
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 整机类型 | Millmate Operator Unit400 张力专用操作单元 |
| 供电 | 24VDC，功耗以原厂手册为准 |
| 人机输入 | 实体薄膜功能按键，无触摸 |
| 显示器件 | 单色液晶显示屏 |
| 对外通讯 | 专用串口，对接 PFEA 张力处理单元，不通用 Modbus |
| 前面板防护 | IP65；背部接口 IP20 |
| 工作温度 | 0℃ ~ +55℃，控制柜面板安装 |
| 存储温度 | -20℃ ~ +70℃ |
| 相对湿度 | 5‑95% RH，无凝露 |
| 安装方式 | 柜体面板开孔嵌入式安装 |
| 适配设备 | PFEA 系列张力电子单元，不能脱离张力子系统独立运行 |
| 产品状态 | 原厂停产，无全新原厂订单，仅存量备件流通 |
| 整机重量 | 约 2.5kg |
产品介绍
PXAH401 属于 Millmate400 张力子系统的本地操作单元，不能作为通用 HMI 使用，专门配合 PFEA 张力板卡。操作员通过面板按键完成张力零点、量程校准，查看实时张力读数，修改系统工作参数，服务于纸张、金属带材生产线。
坦白讲，该面板有专属通讯协议，不能直接接普通 PLC。市面上普通通用触摸屏无法直接替代。现场高发故障：按键老化失灵、液晶背光衰减、背部通讯接口受浪涌损坏。备件来源为库存新机、拆机整机；更换后需要重新执行张力校准。
应用场景与行业案例
痛点切入：我在现场遇到过，产线张力读数无法修改，按键按下去没有反馈，后端 PFEA 板卡工作状态全部正常，排查确认 PXAH401 薄膜按键老化。还有维修人员拿普通第三方触摸屏尝试直接替换，接线接上之后完全无法读取张力数据。
典型场景
- 造纸生产线：Millmate 张力系统本地操作，做张力零点校准、参数修改。
- 金属带材轧机产线：Pressductor 压磁张力测量系统，就地操作显示单元。
- 薄膜、箔材加工产线：存量 ABB 张力子系统，更换故障操作面板。
- 老产线改造项目：柜体开孔固定，需要同型号备件维持原有张力系统。
真实案例某铝箔加工厂，Millmate400 张力系统，PXAH401 面板部分按键失效，无法修改张力参数，后端 PFEA 处理单元状态指示灯全部正常。检修人员一开始打算采购一块通用工业触摸屏直接替换，接线完成后，通讯握手失败，读不到任何张力测量数据。更换同订货号 3BSE017235R1 的 PXAH401 备件，接好专用通讯线缆，上电之后执行零点、量程校准，面板按键、读数显示全部恢复，产线张力闭环可以正常投运。事后现场备件库备注该面板为张力系统专用，不可以用普通 HMI 替代。
