描述
关键技术规格
基础信息
| 参数 | 规格 |
|---|---|

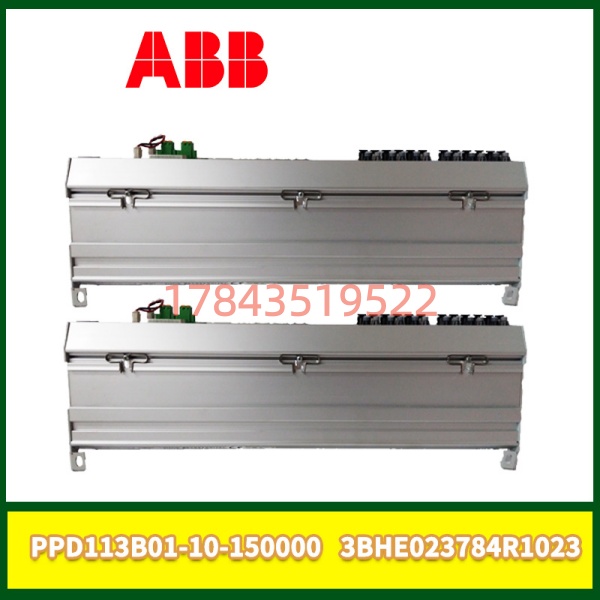

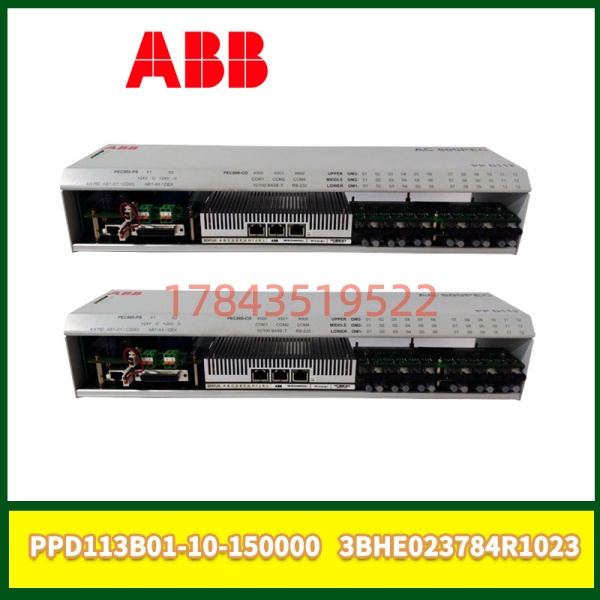

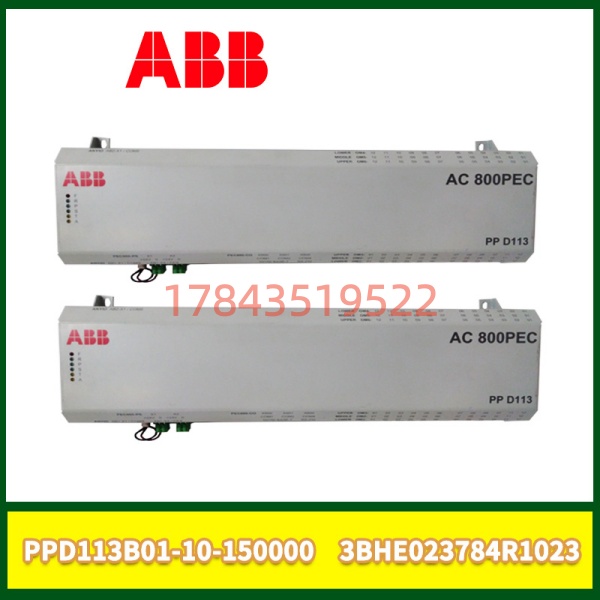

| 产品型号 | PPD113B01-10-150000 |
| 订货号 | 3BHE023784R1023 |
| 产品类型 | 电力电子控制器 / 核心处理模块 |
| 所属系列 | ABB AC800PEC 高性能控制平台 |
| 适用系统 | UNITROL 6000励磁系统、ACS6000变频器、PCS6000 STATCOM |
处理器架构
| 参数 | 规格 |
|---|---|
| 处理器类型 | CPU + FPGA 双架构组合 |
| 控制精度 | 微秒级确定性响应 |
| 核心能力 | 同时处理过程级任务和安全关键开关序列 |
通信接口
| 参数 | 规格 |
|---|---|
| 通信链路 | 光纤（高抗电磁干扰） |
| 标准接口 | 以太网、RS-485、专用PEC总线 |
环境参数
| 参数 | 规格 |
|---|---|
| 工作温度 | -25°C 至 +70°C（工业宽温） |
| 防护等级 | IP20（控制柜内安装） |
诊断功能
| 参数 | 规格 |
|---|---|
| 自诊断 | 监测内部电源电压、处理器温度、内存奇偶校验 |
| 故障响应 | 微秒级紧急停止序列 |
| 通信监控 | 监督所有连接外围模块的通信健康状态 |
产品深度介绍
PPD113B01-10-150000（订货号3BHE023784R1023）是ABB AC800PEC系列的高性能电力电子控制器。它不是电源模块，也不是通信网关——网上那些“48V/150A直流电源”、“Profibus DP数据通信模块”的描述，与这个产品的实际功能严重不符。PPD113B01的真正任务是在微秒级时间尺度上控制大功率电力电子装置。
要理解PPD113B01的定位，得先搞清楚AC800PEC平台在整个ABB产品体系中的位置：
- AC800M：DCS过程控制器，响应时间毫秒级，处理温度、压力、流量
- AC800PEC：电力电子专用控制器，响应时间微秒级，处理IGBT/晶闸管触发
- PPD113B01：AC800PEC平台的核心处理模块
PPD113B01的核心竞争力在于它的双架构设计。它同时集成了CPU和FPGA（现场可编程门阵列）。CPU负责处理常规的控制逻辑、通信协议栈和管理任务；FPGA专门负责需要极快响应的任务，比如PWM脉冲生成、电流/电压环的实时计算、故障保护逻辑。FPGA的响应时间是纳秒级的，比最快的CPU还快几个数量级。这种架构让既能跑复杂的控制算法，又能保证安全开关动作在微秒内完成。
通信方面，大量采用光纤接口。这在中高压电力电子系统中不是“锦上添花”，而是“保命设计”。通常安装在高压和强电流环境中，电磁干扰极强。如果用电线传信号，干扰会直接窜入控制逻辑，导致误触发甚至炸机。光纤不导电，电磁干扰对它无效，确保控制信号干净可靠。
自诊断与安全保护是的另一大亮点。它持续监测内部电源电压、处理器温度、内存奇偶校验，以及所有连接外围模块的通信健康状态。如果检测到同步错误或硬件异常，能在微秒内启动紧急停止序列，防止损坏发电机、变压器或变流器。在电厂、大型压缩机站这类场合，这意味着避免百万级的设备损失。
应用场景与行业案例
现场痛点
搞发电厂电气检修的工程师都清楚，励磁系统出问题比DCS出问题更麻烦。
DCS坏了，机组可能还能手动运行。励磁系统坏了——发电机没磁场，发不出电，机组直接解列。更麻烦的是，励磁系统的故障原因很难找。是AVR控制板坏了？还是晶闸管坏了？还是PT信号断了？还是PSS参数设置不对？没有经验的人，排查一整天都找不到问题。
作为UNITROL 6000励磁系统的核心控制器，它集成了AVR、PSS、各种限制器和保护逻辑。如果它报故障，需要专业的诊断工具才能定位问题。很多电厂的备件库里没有，坏了只能等ABB从欧洲调货，周期8-12周。
典型应用场景
- 大型发电厂 – UNITROL 6000励磁系统
在火电厂、水电站的同步发电机励磁系统中，作为AVR（自动电压调节器）的核心，执行机端电压调节、PSS（电力系统稳定器）计算、过励/欠励限制、V/Hz保护等功能。响应时间要求在毫秒级，标准PLC做不到，必须用这类专用控制器。 - 中压变频器 – ACS6000/ACS8000控制
在矿井提升机、轧机主传动、天然气管道压缩机的ACS6000变频器中，作为传动控制单元的核心，执行矢量控制、转矩调节、PWM脉冲生成。 - STATCOM静止同步补偿器 – 新能源场站无功补偿
在风电场、光伏电站的STATCOM中，负责快速无功电流调节，响应电网电压跌落，在几毫秒内输出无功支撑。 - 高压直流输电(HVDC) – 换流阀控制
在VSC-HVDC换流站中，作为换流阀控制单元的核心，执行触发角计算和故障保护逻辑。 - 工业大功率整流器 – 电解/冶炼
在铝电解厂、铜冶炼厂的大功率整流系统中，控制晶闸管整流桥的触发角，调节直流输出电压和电流。
核心卖点与差异化
-10-150000 电力电子控制器
· – ABB电力电子控制的高端系列，专为UNITROL 6000励磁、ACS6000变频器等核心设备设计
· CPU+FPGA双架构 – CPU处理常规控制和通信，FPGA负责纳秒级响应的PWM生成和故障保护，兼顾灵活性和速度
· 微秒级确定性响应 – 不是“最快能到多少”，而是“每次都能在这个时间内完成”。这对安全关键应用至关重要
· 光纤通信全隔离 – 控制侧与功率侧光纤连接，电磁干扰零影响，保障中高压系统的控制安全
· 全维度自诊断 – 监测内部电源、处理器温度、内存奇偶校验、外设通信健康，异常时微秒级触发紧急停止
· UNITROL 6000原生配套 – ABB励磁系统的原装控制器，兼容性无争议
· 宽温工业级设计 – -25°C至+70°C工作温度，适应电厂、冶金、矿山恶劣环境
· 一年质保 + 上机测试 – 出货前在真实UNITROL 6000/ACS6000测试平台上验证所有功能
· 现货当天发 – 国内仓库常备库存，避免欧洲调货10-12周货期
