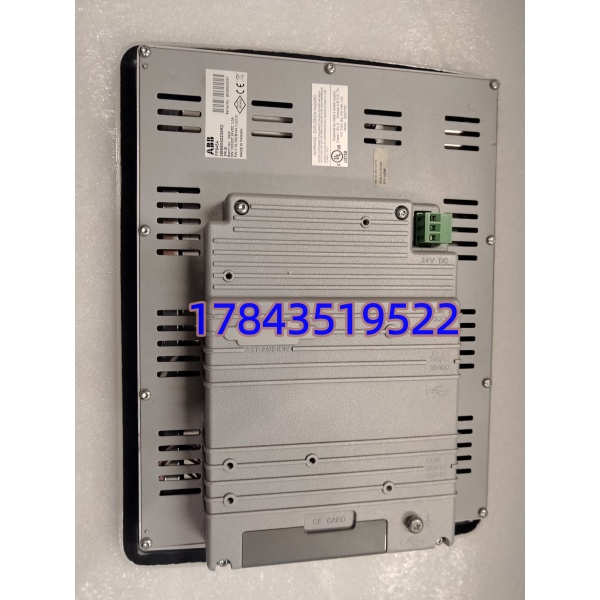

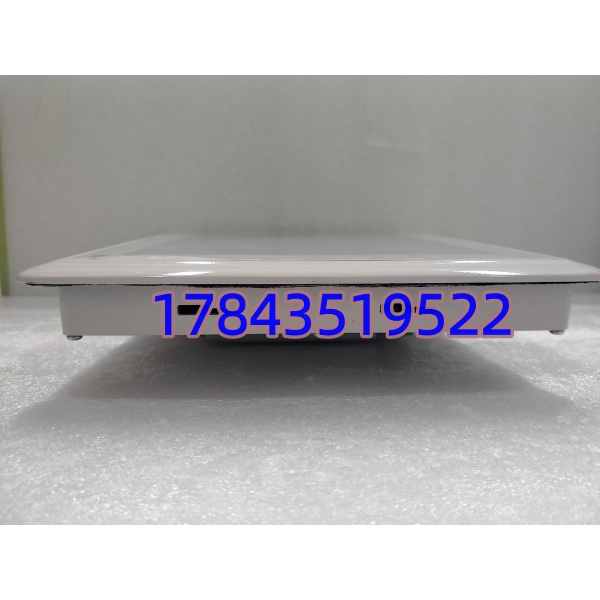

ABB PP845A | 3BSE042235R2 工业自动化控制显示屏

原价为：¥9,858.00。当前价格为：¥4,558.00。

  • 型号：ABB 3BSE042235R2（PP845A）
  • 品牌：ABB
  • 系列：Panel 800 工业人机界面（HMI）系列
  • 核心功能：工业过程可视化、操作控制与数据监控
  • 产品类型：10.4 寸 TFT 触控显示屏（HMI 操作面板）
  • 关键规格：800×600 分辨率 | 24VDC 供电 | 以太网 / USB/RS-485 通信
我要购买
分类：

描述

产品深度介绍

ABB 3BSE042235R2（PP845A）是 ABB Panel 800 系列的高性能工业 HMI，搭载 10.4 寸 TFT 电阻式触摸屏，专为严苛工业环境设计。面板采用压铸铝外壳，前面板达 IP66 防护，可防尘、防水溅，适配 – 25°C 至 + 55°C 宽温工况。

作为自动化系统的核心操作终端，PP845A 集成 800MHz 处理器、512MB 内存与 8GB 闪存，支持以太网、USB、RS-232/485 多协议通信，可无缝对接 ABB AC800M 等 PLC 与驱动系统。搭配 Panel Builder 800 软件，可快速开发组态界面，实现设备启停、参数设置、故障报警与数据记录等功能，广泛应用于电力、冶金、化工、建材等行业。ABB 3BSE042235R2

ABB 3BSE042235R2

关键技术规格

参数项 技术数据
型号 3BSE042235R2（PP845A）
显示尺寸 10.4 英寸 TFT 触摸屏
分辨率 800 × 600 像素
触控类型 电阻式（聚酯玻璃材质，支持 100 万次操作）
处理器 800 MHz
内存 / 存储 512 MB RAM / 8 GB Flash
供电 24VDC（20–30V）
通信接口 以太网、USB 2.0、RS-232、RS-485
防护等级 前面板 IP66，背部 IP20
工作温度 -25°C ~ +55°C
相对湿度 5%–85%（无冷凝）
安装方式 面板嵌入式安装
ABB 3BSE042235R2

ABB 3BSE042235R2

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一

  1. 切断控制柜总电源，确认无残留电压
  2. 佩戴防静电手环，在防静电垫上操作
  3. 准备工具：十字螺丝刀、万用表、手机（拍照记录）

环境检查

  • 安装开孔尺寸：256mm × 186mm
  • 柜体厚度：1.5–5mm
  • 预留散热空间：上下左右各≥50mm

阶段二：开孔与固定（15 分钟）

  1. 按开孔尺寸在控制柜面板上开孔，打磨边缘去毛刺
  2. 将 PP845A 从面板前方推入开孔，对齐卡扣
  3. 从面板后方安装固定支架，均匀拧紧螺丝（扭矩 0.5N・m）
  4. 检查面板是否贴合牢固，无松动、倾斜

阶段三：接线配置（15 分钟）

  1. 电源接线：24VDC 正极接 L+，负极接 M，地线接保护地
  2. 通信接线：
    • 以太网：接交换机，用于程序下载与联网
    • USB：接 U 盘，用于程序备份 / 恢复
    • RS-485：接 PLC 或仪表，实现串口通信
  3. 接线完成后，整理线缆，避免挤压、弯折

阶段四：上电与程序下载（20 分钟）

  1. 上电前用万用表测量电源电压为 24VDC±10%
  2. 接通电源，面板启动，指示灯绿灯常亮为正常
  3. 用网线连接电脑与 HMI，打开 Panel Builder 800 软件
  4. 搜索设备，下载组态程序，完成后重启 HMI
  5. 进入运行界面，测试触控操作、数据显示与报警功能



常见问题解答（FAQ）

Q1：PP845A 与哪些 ABB 系统兼容？A：原生适配 ABB AC800M PLC、ACS800 变频器，也支持与第三方 PLC（如西门子、三菱）通过 Modbus RTU/TCP 通信，兼容性强。

Q2：触摸屏触摸失灵，可能是什么原因？A：常见 3 类原因：

  1. 表面污染：用无尘布蘸 75% 酒精擦拭屏幕表面
  2. 接线松动：检查背部触控接口排线是否插紧
  3. 固件异常：重启 HMI，或重新下载固件恢复

Q3：如何备份与恢复 HMI 程序？A：两种方式：

  1. USB 备份：插入 U 盘，在 HMI 设置界面选择 “备份到 U 盘”
  2. 以太网备份：通过 Panel Builder 800 软件在线备份程序恢复时反向操作即可，建议定期备份，防止程序丢失。

Q4：质保期多久？售后有哪些保障？A：提供 12 个月质保（自发货日起），质保范围为非人为硬件故障（如屏幕花屏、通信故障）。人为损坏（如进水、摔落、过压）不在质保内，可提供维修服务。全程支持远程技术协助，快速解决配置与调试问题。

Q5：3BSE042235R2 和 PP845A 是什么关系？A：两者为同一产品的不同标识：3BSE042235R2是 ABB 内部物料编码，是产品型号，采购时可通用，对应同一款 10.4 寸工业触摸屏。
