描述
品深度介绍

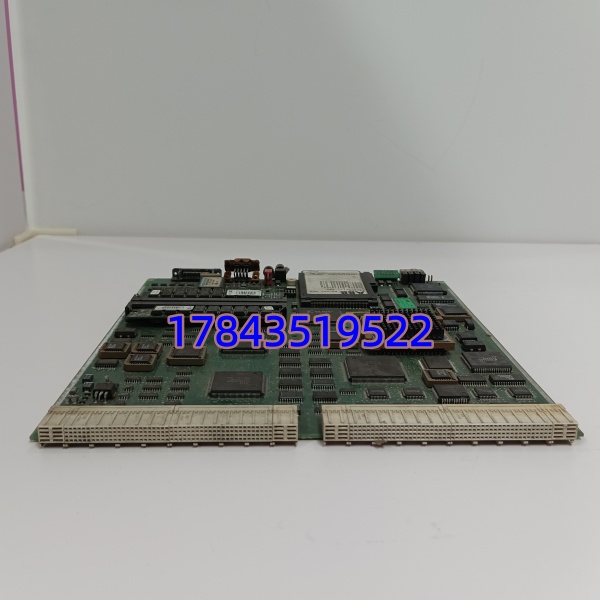

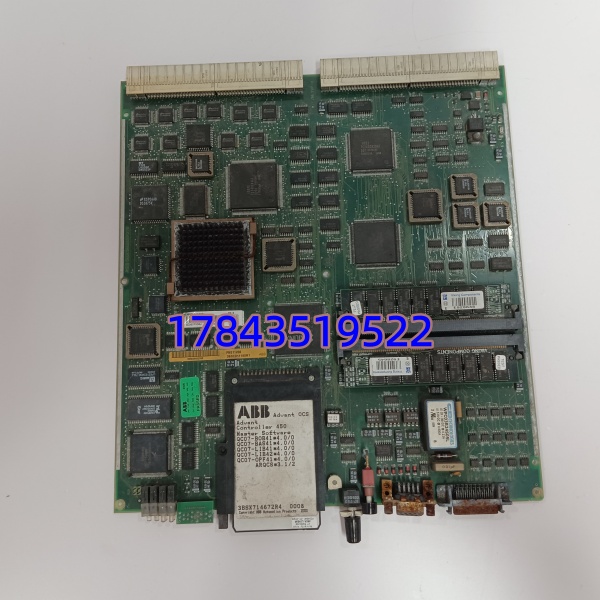

ABB PM511V08（3BSE011180R1）是 ABB Advant Controller 450（AC450）系统的核心处理器模块，属于 Advant OCS 开放控制平台，用于电厂、石化、冶金等流程工业的 DCS 控制。
模块采用 PowerPC 架构，搭载 ECC 纠错内存，具备宽温运行、强抗干扰能力。集成以太网、串口、Profibus-DP 等接口，支持 CPU 冗余，适合高可靠性要求的连续生产场景。
关键技术规格
表格
| 参数项 | 规格值 |
|---|---|
| 型号 | PM511V08 |
| 订货号 | 3BSE011180R1 |
| 处理器 | PowerPC 603e/604e，主频 400MHz |
| 内存 | 8MB ECC SDRAM；512KB Flash |
| 存储扩展 | PCMCIA 闪存卡插槽 |
| 供电 | 24V DC ±10%，功耗约 7W |
| 通信接口 | 2× 以太网、1×RS-232、1×RS-485、Profibus-DP |
| 工作温度 | -40℃ ~ +70℃ |
| 尺寸 | 274.5×270×27mm |
| 重量 | 0.76kg |
| 安装方式 | 机架安装 |
| 冗余支持 | 支持 CPU 冗余 |
质量透明化检测流程
- 入库验收：核验原厂装箱单、序列号防伪查询，检查外观无腐蚀划痕，核对说明书、合格证
- 上机测试：ABB AC450 机架 24 小时运行测试，检测 LED 状态、通讯握手、I/O 全量程模拟、负载温升
- 电气检测：500V 摇表测绝缘电阻＞10MΩ，接地连续性测试
- 固件验证：读取固件版本并记录，备份配置文件
- 包装出库：防静电袋密封，气泡膜 + 纸箱包装，贴 QC 合格标签
技术避坑指南
- 固件版本不匹配
- 风险：新模块固件与 AC450 系统不一致，导致通讯超时
- 避坑：更换前记录原固件版本，采购时明确版本范围，必要时刷新固件
- 案例：项目中因固件从 V2.3 升至 V2.5，协议差异导致通讯中断，耗时 2 天排查
- DIP 开关配置错误
- 风险：地址、波特率、终端电阻设置错误，网络瘫痪
- 避坑：更换前拍照记录开关位置，新模块严格复刻，总线终端电阻仅两端各设 1 个
- 提醒：拍照！拍照！拍照！重要的事说三遍
- 电源容量不足
- 风险：模块功耗叠加导致电源过载，系统不稳
- 避坑：计算总功耗留 20% 余量，不足时增配电源
- 参考：单模块功耗约 7W，多模块并联需核算总负荷
- 静电击穿（ESD）
- 风险：冬季干燥无防护操作，模块烧毁
- 避坑：全程佩戴防静电手环，在防静电垫操作
- 警示：见过工程师未做防护，通电后模块冒烟，损失超千元
