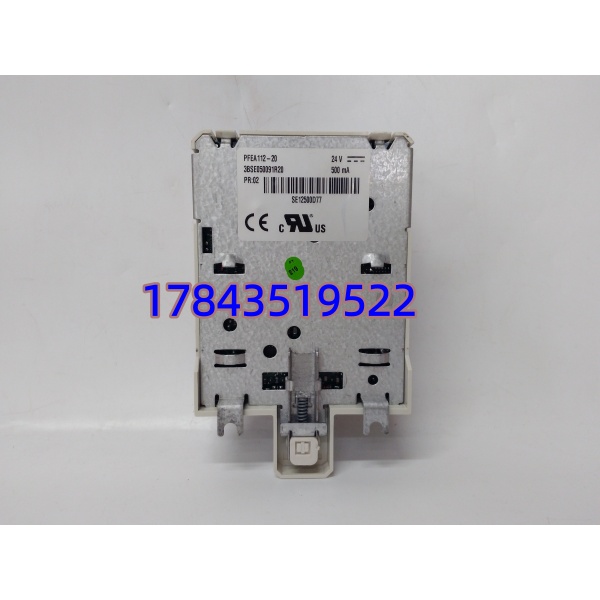

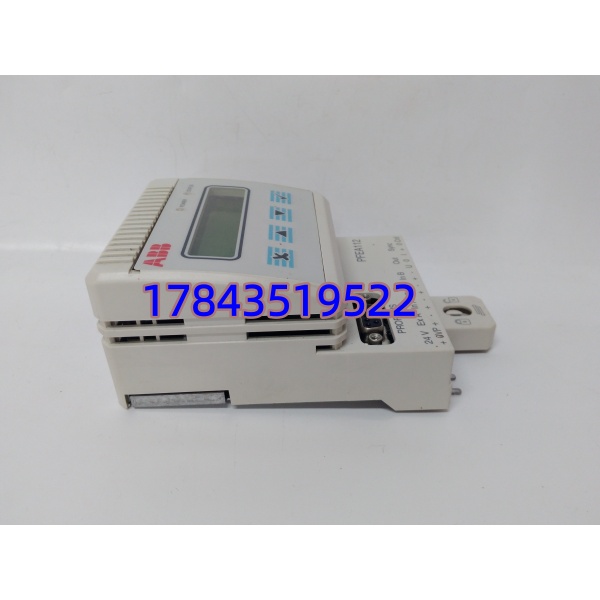

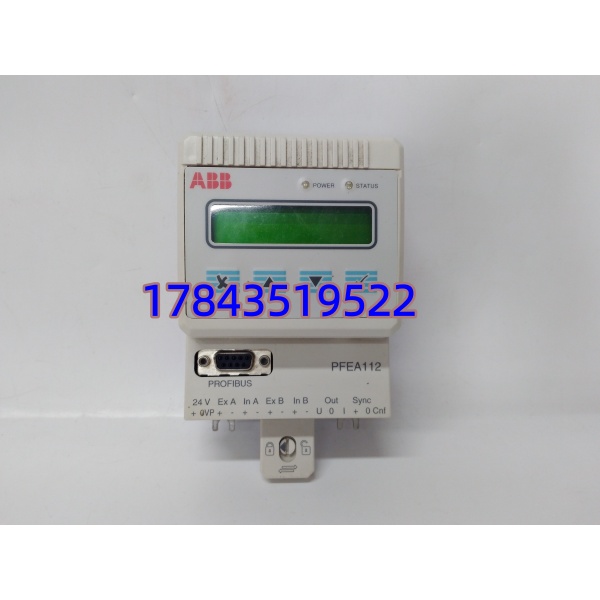

ABB PFEA112-20 3BSE050091R20 | 双通道张力放大器

描述

产品详情

・型号：PFEA112-20

・物料编码：3BSE050091R20

・品牌：ABB

・系列：PFEA112 Pressductor 张力电子单元

规格参数

1. 供电输入：DC 24V，允许范围 18~36V，整机功耗 7.5Weero
2. 传感器通道：双通道 EA、EB，支持 2 台 PFCL/PFTL 系列压磁张力计
3. 励磁信号：0.5A rms，330Hz 交流励磁，线缆总阻抗限值≤5Ω
4. 测量精度：全量程 ±0.5%，支持 N/KG/LBS 多单位切换
5. 通讯接口：Profibus-DP，最高 12Mbps 波特率
6. 模拟输出：单路 0~10VDC 张力反馈输出
7. 响应时间档位：15/30/75/250/750/1500ms 软件可选
8. 防护等级：IP20，标准机柜 DIN 导轨安装
9. 工作温区：-20℃ ~ +50℃；存储 – 40℃ ~ +70℃
10. 湿度耐受：5%~95% RH，无凝露环境长期运行
11. 操作界面：2 行 16 字符 LCD 显示屏 + 4 键本地校准
12. 硬件诊断：RUN/STATUS 双色指示灯，传感器断线、过载主动报警
13. 外形尺寸：170×105×32mm，净重约 120g
14. 原厂状态：已停产 EOL，无全新原厂现货

产品介绍

PFEA112-20（3BSE050091R20）是 ABB 配套 Pressductor 压磁式张力传感器的专用信号放大控制单元，区别于基础款 PFEA111，自带 Profibus-DP 数字总线接口，可直接对接 ABB 800xA、西门子 S7 等主流 PLC 系统。两路通道独立采集卷材两侧张力，内部数字滤波消除辊面震动带来的数值波动，PID 运算输出模拟电压控制磁粉离合器、变频收卷电机，稳定薄膜、纸张、金属带运行张力。

坦白讲，同系列分 IP20 机柜款（PFEA112-20）与现场壁挂 IP65 款（PFEA112-65），二者端子定义、程序参数不互通，直接替换会出现传感器励磁异常。原厂停产后市面流通均为造纸、金属加工产线拆机检测件；新旧模块混用会存在零点偏移，产线连续高速运行时容易出现卷材松紧波动，大修成套更换同编码备件可省去双通道零点、增益重新标定工时。

应用场景与行业案例

痛点切入

普通变送器放大板无专用励磁驱动，高速卷材震动会造成张力数值跳变，收卷松紧不均出现褶皱、断带；不带数字总线的张力单元只能靠模拟信号上传，多机组组网布线繁琐，故障点位无法远程定位。这款模块匹配压磁传感器专用励磁回路，DP 总线可远程读取标定参数与故障代码，双通道同时监测卷材左右张力，及时纠偏。

典型场景

1. 造纸厂复卷、涂布工段：采集纸幅两侧张力，控制收卷变频电机，避免纸卷端面凹凸、纸张断裂。
2. 铝箔 / 不锈钢带冷轧产线：金属卷材高温工况双通道张力采集，闭环调节开卷、卷取机力矩。
3. 塑料薄膜吹膜分切设备：薄膜薄、拉伸阈值低，快速响应档位抑制张力突变，减少膜料拉伸变形。
4. 印刷包装凹印机组：多色印刷工位稳定走膜张力，防止套印错位、图案拉伸失真。

真实案例

某年产 3 万吨铝箔加工车间，分切机原配 PFEA112-20 出现单通道励磁电路老化，单侧张力读数持续偏低，成品铝箔边部拉伸起皱。现场临时更换一块不同批次拆机模块，未做双通道增益匹配，高速运行时左右张力差值超标，半小时产出数百米次品。采购同编码 3BSE050091R20 完好备件更换，整机复位重新执行远程零点校准，双通道张力差值控制在允许范围，连续 7 天高速分切无褶皱次品。设备主管总结，张力放大器属于高精度测量部件，批次校准参数存在差异，临时替换后必须完整标定双通道，不能直接上机投产。
