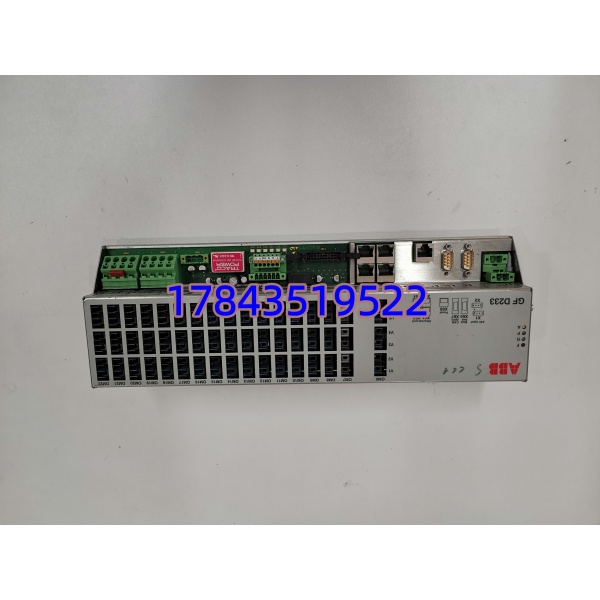

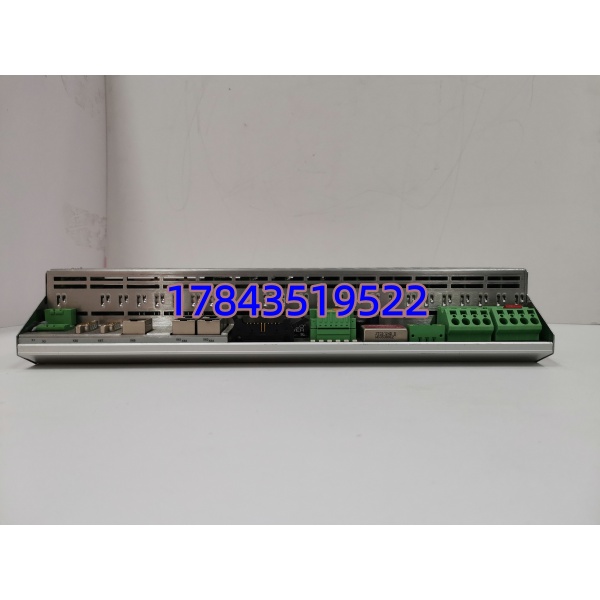

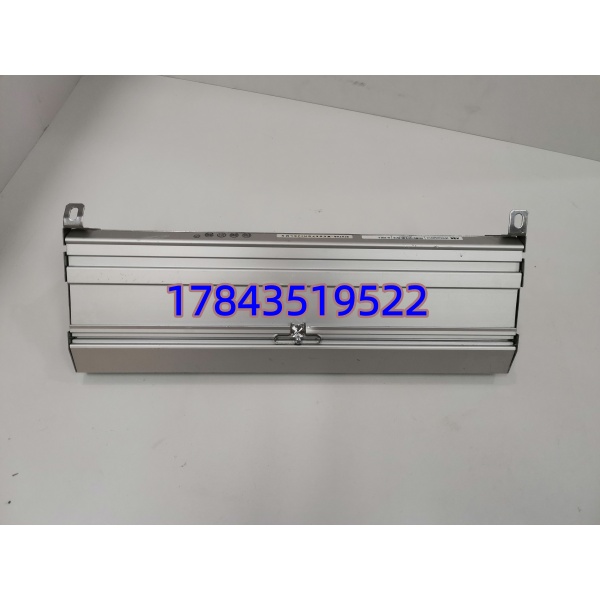

ABB GFD233A103（3BHE022294R0103）是 ABB 专为同步发电机设计的高性能励磁控制器，用于火电、水电、燃气轮机等电站，提供精准励磁调节与电压稳定控制。它内置多核处理器与完善的自诊断功能，可实时监测励磁回路状态，具备过流、过压、失磁等多重保护，保障发电机安全稳定运行。支持与 ABB Symphony Plus、AC 800M DCS 无缝集成，兼容 PROFINET、Modbus TCP 等主流工业协议。
ABB GFD233A103 3BHE022294R0103
关键技术规格
| 参数项 | 数值 |
|---|---|
| 型号 | GFD233A103 |
| 订货号 | 3BHE022294R0103 |
| 处理器 | 多核工业 CPU，主频≥1GHz |
| 电源 | 24V DC ±15%，双路输入 |
| 控制周期 | 逻辑≤1ms；PID≤10ms |
| 通信接口 | 千兆以太网 ×4、RS485×2、CANopen×1 |
| 支持协议 | PROFINET、Modbus TCP、EtherNet/IP、OPC UA |
| 冗余 | 1:1 热冗余、双电源冗余 |
| 安全认证 | SIL 2 |
| 工作温度 | -20°C ~ +65°C |
| 湿度 | 5%–95%，无冷凝 |
| 安装 | 专用机架插入式 |
| 重量 | 约 1 kg |
ABB GFD233A103 3BHE022294R0103
入库质检全流程
- 入库验收检测
- 核对 ABB 原厂序列号、铭牌与合格证
- 外观检查：金属壳体无变形、无划痕、无腐蚀
- 附件核对：说明书、质保卡、出厂检测报告齐全
- 上机功能测试
- 测试环境：ABB Symphony Plus 机架 + 24V DC 稳压电源
- 通电自检：电源、RUN、ERR 指示灯状态正常
- 励磁控制测试：模拟发电机工况，电压调节精度≤±0.5%
- 长期老化：连续 24 小时通电，温升正常，无漂移
- 电气参数测试
- 绝缘电阻：500V 摇表，>10MΩ
- 耐压测试：符合电站绝缘等级要求
- 通信测试：Profinet/Modbus TCP 握手正常，数据无误
- 固件 / 配置验证
- 读取并记录固件版本，核对励磁参数配置
- 备份默认励磁曲线与保护阈值，便于现场调试
- 最终质检与包装
- 质检员签字，贴 QC 合格标签
- 防静电袋密封，气泡膜 + 纸箱加固，防潮防震
ABB GFD233A103 3BHE022294R0103
技术避坑指南
- 固件版本不匹配导致通讯失败
- 风险：新模块固件过新 / 旧，与 DCS 协议不兼容，报通讯超时
- 避坑：更换前读取原固件版本；采购时明确版本范围；必要时刷新固件
- 案例：某电站升级模块后，DCS 无法识别，经查固件从 V2.7 升至 V3.2，降级后恢复
- 励磁接线极性错误导致失磁保护动作
- 风险：正负极接反，励磁电流反向，发电机失磁跳闸
- 避坑：拍照记录旧线极性；接线后用万用表测极性；空载前先做小电流测试
- DIP 开关地址冲突导致总线干扰
- 风险：同网段多个模块地址重复，数据错乱、时断时续
- 避坑：更换前记录地址；新模块拨为相同地址；总线段末端终端电阻设为 ON
- 电源波动引发励磁不稳
- 风险：24V DC 波动 >±15%，励磁输出抖动，电压漂移
- 避坑：配双路冗余稳压电源；线缆截面≥1.5mm²；远离变频器、大功率电机
常见问题解答（FAQ）
Q1：GFD233A103 可替代哪些老型号？A：可直接替换 ABB 老款励磁控制器如 GFD233A、GFD232A，接口、协议、尺寸完全兼容，无需改线。
Q2：这款模块适合多大容量发电机？A：适用于中小型同步发电机（10–100MW），常见于火电、水电、燃气轮机机组，可直接接入 ABB DCS 系统。
Q3：支持在线更换吗？A：支持热插拔，冗余配置下可在线更换单模块，不影响机组运行；非冗余配置需断电更换。
Q4：质保多久？售后怎么处理？A：全新原装提供12 个月质保。非人为损坏免费换新或维修；提供远程技术支持，协助参数配置与调试。
Q5：与常规 PLC 有什么区别？A：它是专用励磁控制器，内置励磁算法与保护逻辑，电压调节精度更高、响应更快、保护更全；PLC 需额外编程，稳定性与安全性不如专用模块。
