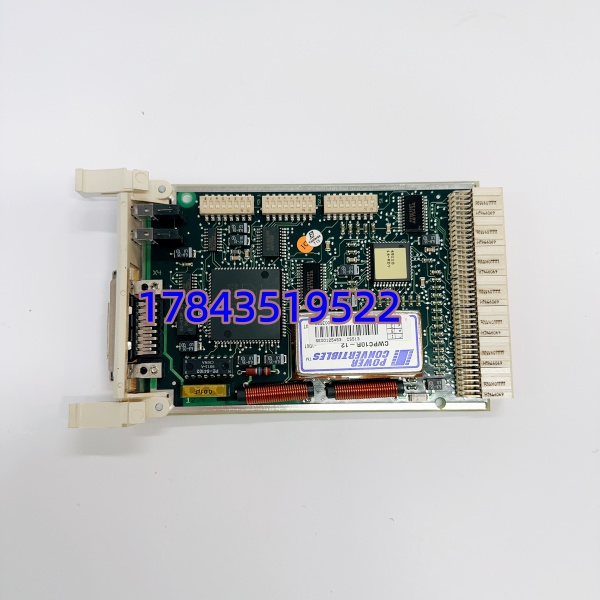

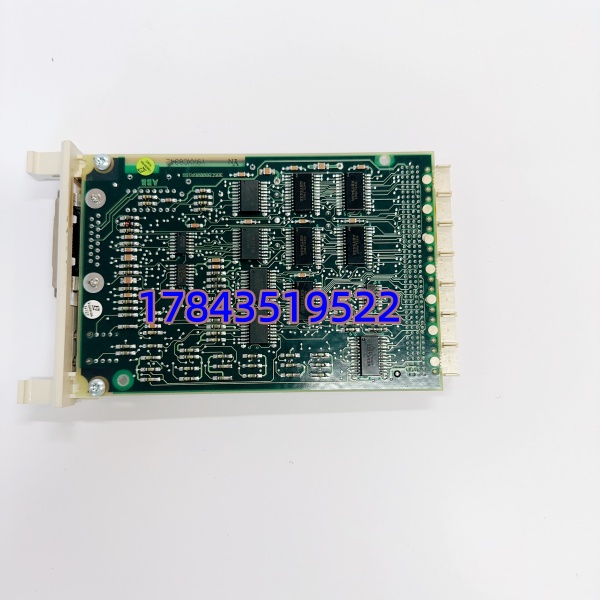

ABB CS513 | 工业 DCS 系统通讯模块 支持长距离传输

描述

关键技术规格

• 通讯协议：MasterBus 300E、PROFIBUS DP、Modbus RTU
• 接口类型：RS-485（DB9 公头）
• 传输速率：最高 500 kbps
• 传输距离：最远 1 km（不加中继）
• 供电电源：24V DC（±20%）
• 功耗：≤ 2 W
• 工作温度：-20°C ~ +60°C
• 存储温度：-40°C ~ +85°C
• 尺寸（宽 × 高 × 深）：120 × 32 × 97 mm
• 重量：约 0.22 kg
• 防护等级：IP20
• 兼容系统：ABB Advant OCS、MasterPiece 200/1、AC 800M

产品深度介绍

ABB CS513（3BSE000435R1）是Advant OCS/MasterPiece 200/1 系统的专用通讯模块，核心作用是打通控制器与现场设备、上位系统的数据通道。模块搭载 RS-485 差分电路，抗干扰能力强，适合工厂长距离布线场景。

作为老款 ABB DCS 的常用备件，CS513 支持 MasterBus 300E 私有协议，也能兼容 PROFIBUS DP/Modbus RTU，适配多品牌设备对接。模块自带 LED 状态灯，可快速诊断通讯故障，降低运维难度。

产品深度介绍

ABB CS513（3BSE000435R1）是Advant OCS/MasterPiece 200/1 系统的专用通讯模块，核心作用是打通控制器与现场设备、上位系统的数据通道。模块搭载 RS-485 差分电路，抗干扰能力强，适合工厂长距离布线场景。

作为老款 ABB DCS 的常用备件，CS513 支持 MasterBus 300E 私有协议，也能兼容 PROFIBUS DP/Modbus RTU，适配多品牌设备对接。模块自带 LED 状态灯，可快速诊断通讯故障，降低运维难度。

应用场景与行业案例

工程痛点

老钢厂、电厂的 ABB DCS 系统运行年限久，通讯模块易老化失效；原厂备件交期长（6-8 周），停机一天损失可达数十万，急需兼容现货替换。

典型应用场景

1. 电力行业：火电 / 水电厂 Advant OCS 系统，连接 PLC、远程 I/O 与上位监控。
2. 冶金行业：钢厂加热炉、连铸机控制，长距离传输现场传感器数据。
3. 造纸行业：纸机 DCS 系统，驱动传动设备与仪表通讯，保障连续生产。
4. 水泥行业：窑炉、磨机控制，适配强粉尘、强电磁干扰环境。

真实案例

去年 10 月，山东某老钢厂连铸线 DCS 系统 CS513 模块故障，通讯中断导致生产线停机。原厂报价高且交期 7 周，生产线无法长时间停产。我们提供现货全新模块，工程师现场核对 DB9 接线与终端电阻设置，30 分钟完成更换，通讯恢复正常。后续该厂常备 2 块该型号模块，避免突发停产。

质量透明化检测流程

1. 入库验收：核验 ABB 原厂序列号、3BSE000435R1 型号标识；检查 PCB 无腐蚀、接口针脚无弯曲；核对出厂合格证。
2. 上机功能测试：接入 ABB MasterPiece 200/1 机架，搭建 RS-485 通讯测试环境；测试 MasterBus 300E/DP 协议通讯，连续 24 小时运行无丢包。
3. 电气参数检测：测试 24V 供电稳定性；测量接口绝缘电阻＞10MΩ；校验通讯信号波形正常。
4. 固件验证：读取固件版本（如 V1.5.2），备份通讯配置参数。
5. 包装出库：防静电袋密封，配原厂手册；贴 QC 合格标签，可提供测试报告与视频。
