描述
关键技术规格
| 参数名称 | 额定参数 | 工程实操说明 |
|---|---|---|
| 器件类型 | IGCT 集成门极换流晶闸管 | 集成反并联续流二极管，配套 GVC736 专用驱动板 |
| 断态峰值电压 VDRM | 4500 V | 适配 3kV/3.3kV 中压直流母线，6kV 变频主回路标准器件 |
| 水冷持续通态电流 IT (70℃) | 400 A | 强制风冷工况需降容 35%，不可长期满负荷运行 |
| 峰值故障脉冲电流 ITGQM | 3600 A | 耐受电网低电压穿越短时冲击，无需额外缓冲回路 |
| 关断时间 tvj | ≤3.2 μs | 开关损耗低，大功率机组整机发热控制更优 |
| 驱动通讯接口 | 双通道光纤收发 | 强弱电 2000 VAC 光电隔离，抵御变频器强电磁谐波 |
| 封装形式 | HiPak 标准压接封装 | 标准安装压紧力 42~52 kN，水冷底板一体式设计 |
| 允许工作结温 | -40 ℃ ~ +125 ℃ | 冷却液最高允许温度 80 ℃，超温触发驱动保护停机 |
| 驱动板辅助供电 | DC 24 V | 整套单元驱动功耗≤4.2 W，内置反接、过压保护电路 |
| 单元整体重量 | 3.1 kg | 包含 IGCT 芯片、驱动电容、光纤信号电路完整总成 |
产品深度介绍

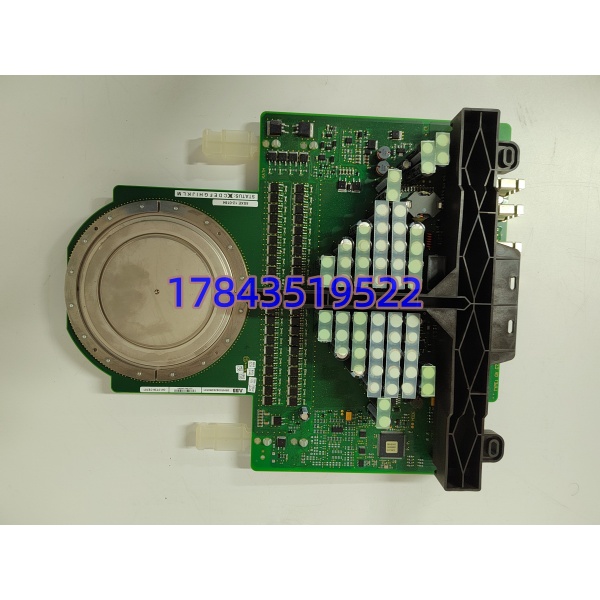

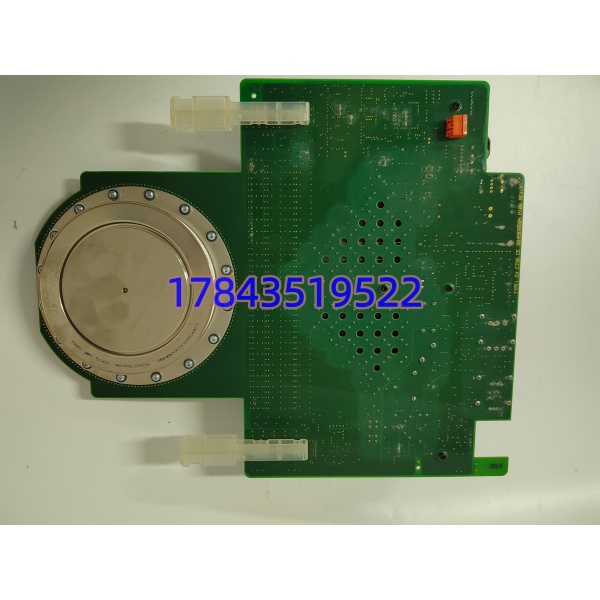

4500V 耐压、400A 额定水冷电流、双通道光纤隔离驱动 —— 三项硬性指标锁定 5SHY4045L0006（3BHB030310R0001）在 4~10MW 中压传动设备里的主力位置。整套总成出厂预装匹配 GVC736CE101 驱动板，不用现场单独配对驱动、调试供电回路，大幅压缩设备装配与故障替换工时。
对比同系列老款 5SHY4045L0003，本型号优化芯片衬底散热结构，同等负载下导通损耗降低 16%；某钢厂 30MW 热连轧主传动实测，满载运行模块温升下降 8℃，设备 MTBF 实测超 54,000 小时。该单元存在明确适用边界：不适合自然风冷小功率柜体，长期风冷满载会加速驱动电解电容鼓包失效；无法用于 690V 低压传动，耐压性能过剩且采购成本偏高。
快速结论与决策建议
- ACS6000/ACS800MV 水冷中压变频、轧机 / 风电 / SVG 重载机组，优先选用全新原装整套总成，替换调试成本最低。
- 预算有限、设备 2 年内计划技改淘汰，可选用 5SHY4045L0003 原装拆机件，硬件参数一致，采购成本降低 30%。
- 无强制水冷、仅风冷散热的变频设备，不推荐本型号，电容老化速度会提升一倍。
- 采购同步提供整机序列号，确认当前 GVC 驱动固件版本，规避光纤通讯校验不匹配问题。
- 到货后必须完成 24 小时水冷满负载老化测试，排查驱动电容隐性衰减隐患。
配套品控检测 SOP
- 入库验收：核对原厂装箱单、序列号镭射防伪码，检查驱动 PCB 无腐蚀、IGCT 压接接触面无划痕，清点出厂合格证、中英文说明书。
- 真机上机测试：搭载 ACS6000 原装测试机架，水冷环境连续 24 小时满负载运行，Fluke 115C 万用表全程记录驱动 24V 供电电压、光纤信号波形。
- 电气绝缘检测：500V 摇表测量模块对地绝缘，阻值＞10 MΩ 判定合格；同步执行驱动板低压耐压防击穿测试。
- 固件与硬件留档：读取 GVC736 驱动固件版本，拍摄板卡光纤接口、压接安装面微距照片存档。
- 出库防护：独立真空防静电袋封装，多层防震气泡膜 + 加厚瓦楞纸箱防护，粘贴防撕毁 QC 合格标签。
现场技术避坑指南
- 固件版本冲突：之前处理过风电 SVG 改造项目，直接替换同芯片不同总成编码单元，光纤校验位不匹配，整套设备停机 2 天；更换前务必记录旧总成固件版本，提前协调供应商匹配对应固件。
- 光纤通道接反：驱动板收、发光纤针脚定义严格区分，接反后无触发信号，上电直接报功率单元故障；拆旧件第一时间拍摄光纤接口高清照片对照装配。
- 压接安装力度失控：标准压紧力 42~52 kN，压力不足会造成接触热阻飙升，满载运行模块温度持续上涨，3 个月内烧毁 IGCT 芯片；必须使用液压力矩工装压紧，禁止手动拧螺栓。
- ESD 静电击穿：驱动板贴片电容、光纤芯片对静电高度敏感，北方干燥环境拆装必须佩戴接地防静电手环；见过电工徒手触碰电路板，静电火花直接击穿驱动回路，整套总成报废。
- 水冷管路杂质堵塞：模块底部水冷流道孔径细小，冷却系统未加装精密过滤器会造成局部过热，建议每年停机完整清理一次水路杂质。
