产品深度介绍

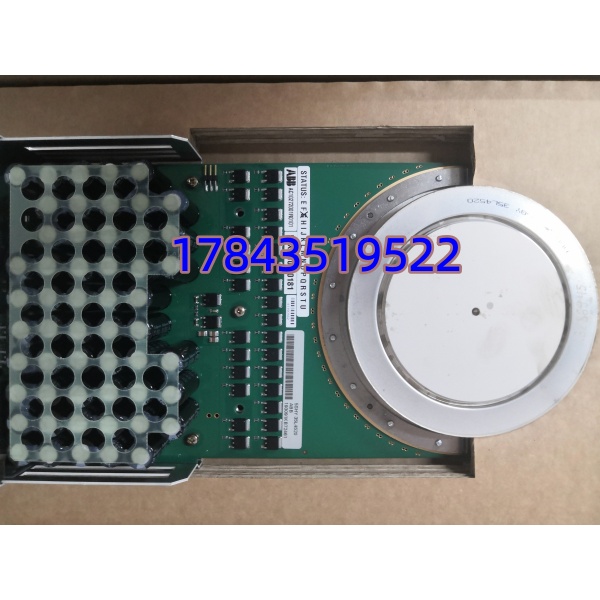

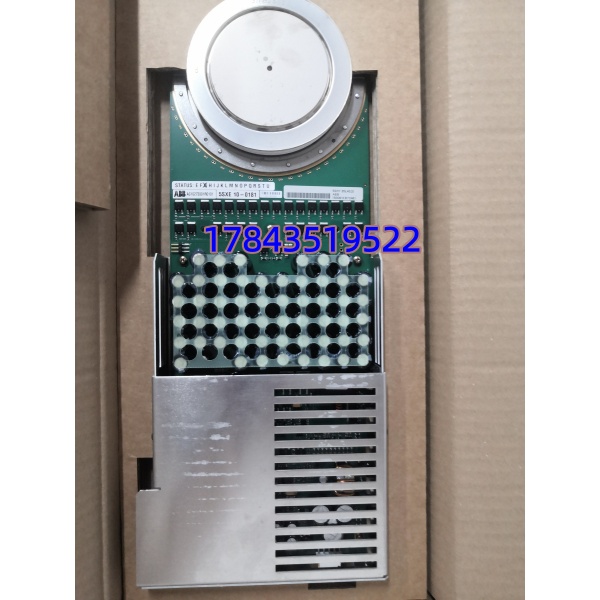

ABB 5SHY35L4520 搭配 5SXE10-0181 门极驱动、总成物料 AC10272001R0101 是 PCS6000 中压传动核心 IGCT 功率单元，采用压接式无引线封装，对比传统 GTO 晶闸管开关损耗更低、关断控制更简单，无需大容量缓冲吸收回路，大幅简化高压变流器柜体结构。单元内置光纤隔离门极驱动，完全隔绝高压主回路干扰，适合冶金轧机、矿井提升机、大型风机等强电磁厂区；3500A 大电流规格可单管承载大功率负载，多单元串并联可扩容至兆瓦级传动设备。整套总成出厂完成芯片、驱动板配对校准，上机无需单独调试门极时序，降低现场装配难度。该器件为存量 PCS6000 高压变频器抢修、年度备件储备核心功率器件，原厂长期供货，市面全新原装库存充足。
应用场景与行业案例
工程痛点矿山、冶金、电厂配套 ABB PCS6000 中压变频器使用 IGCT 功率单元长期重载运行，水冷结温过高、过流冲击易造成芯片击穿；原厂标准订货周期 25~45 天，功率单元损坏会导致整条大型传动设备停机，轧线、矿井提升机停摆单日损失可达百万级别。现货配对总成可快速替换，缩短检修停机窗口。
典型应用场景
- 冶金热轧 / 冷轧轧机主传动6kV 高压 PCS6000 变频器核心功率单元，控制轧辊主电机，耐受频繁正反转冲击负载。
- 煤矿主井 / 副井提升机传动矿井大功率提升电机高压调速，井下粉尘、潮湿工况稳定长期运行。
- 火力发电厂引风机、一次风机高压变频大型辅机节能调速，降低厂用电消耗，适配电厂高压直流母线环境。
- 水泥回转窑、大型球磨机中压传动重载恒转矩负载，连续 24 小时不间断生产工况。
- 化工大型压缩机、大型水泵高压变频长周期连续生产，故障停机直接造成整套化工装置降负荷。
真实工程案例去年北方某钢铁热轧厂主轧机 PCS6000 变频器夜间报警，一组 AC10272001R0101 功率单元 IGCT 芯片击穿，轧线全线停机。联系日立能源原厂，整套配对总成订货周期 40 天，每日产能损失超 120 万。设备部紧急采购现货 5SHY35L4520+5SXE10-0181 成套单元，完成水冷温升、光纤驱动时序、全电流满载 26 小时老化测试后当日发出，3 天送达厂区。检修人员严格按照 40kN 标准压力完成压接装配，核对光纤接线顺序，上电后变流器无过流告警，整套调试仅 2 小时，轧线恢复满负荷生产。后续该厂一次性采购 4 套完整 IGCT 总成作为长效应急备件。
SOP 质量透明化检测流程
1. 入库验收检测
- 来源追溯：原厂成套外包装序列号、出厂配对检测报告核对，可提供原厂出库单据复印件
- 防伪识别：IGCT 芯片激光刻码、驱动板丝印型号、总成铭牌 AC10272001R0101 核验，无打磨、翻新、拆机更换芯片痕迹
- 外观检查：压接接触面无划痕氧化、光纤接口无破损、水冷接触面无磕碰变形、封装胶体无开裂漏液
- 附件核对：原厂水冷装配规范、光纤接线图纸、出厂耐压测试报告
2. 上机功能测试
- 测试机架：搭建 PCS6000 仿真功率柜，配套标准水冷循环台、光纤驱动信号源、电流模拟负载
- 测试内容：
- 水冷系统通水预冷，模拟设备运行散热环境，IGCT 结温稳定无异常温升
- 光纤驱动 5SXE10-0181 收发时序校验，开通 / 关断脉冲同步无延迟、无丢波
- 分段施加 0~4500V 阻断电压，漏电流符合原厂标准，无击穿漏电
- 3500A 额定电流满载持续运行 26 小时，记录芯片最高结温≤135℃
- 模拟过流、欠压故障，门极驱动可靠关断 IGCT，无续流失控
- 交付材料：可同步提供水冷温升测试照片、光纤驱动波形记录、纸质全套质检报告
3. 电气参数检测
- 500V 摇表模块绝缘电阻测试，主回路对地绝缘阻值＞100 MΩ
- 12kV AC 1 分钟整机耐压测试，无击穿、无爬电、无放电异响
- 高低压冲击测试：极限阻断电压区间反复通断 300 次，器件特性无衰减
- 通态压降全电流段校验，数值与原厂出厂参数偏差≤2%
4. 门极驱动与配对验证
- 读取 5SXE10-0181 驱动板标准固件版本，与 5SHY35L4520 芯片出厂时序匹配校准
- 记录光纤收发端口定义、水冷进出水口标识，拍照留存供客户对照旧功率单元
5. 最终质检与包装
- 质检人员签字确认全项电气、热性能测试合格，粘贴 QC 质检标签标注检测日期
- 独立防潮防静电真空袋密封，加厚防震泡沫包裹功率单元，防潮硬质木箱封装
- 外包装完整标注三套型号 5SHY35L4520、5SXE10-0181、AC10272001R0101，区分成套配对库存货源
