ABB 5SHX08F4502 | IGCT 功率模块 高压变频控制器

描述

关键技术规格

5SHX08F4502 3BHB003387R0101 5SXE05-0151 GVC703AE01

产品深度介绍

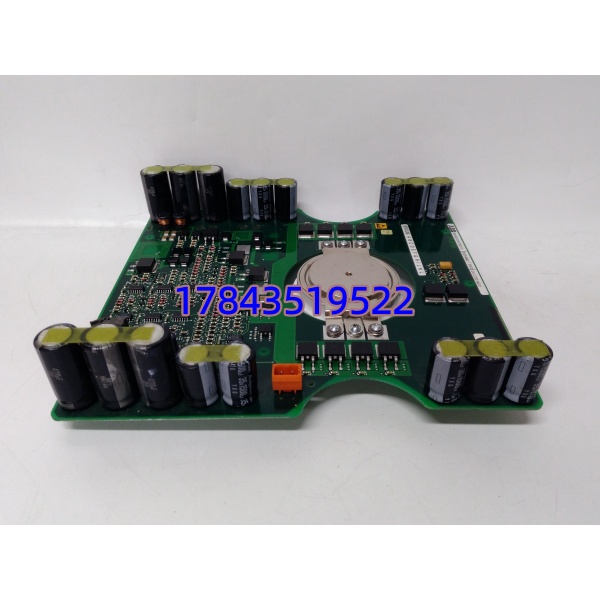

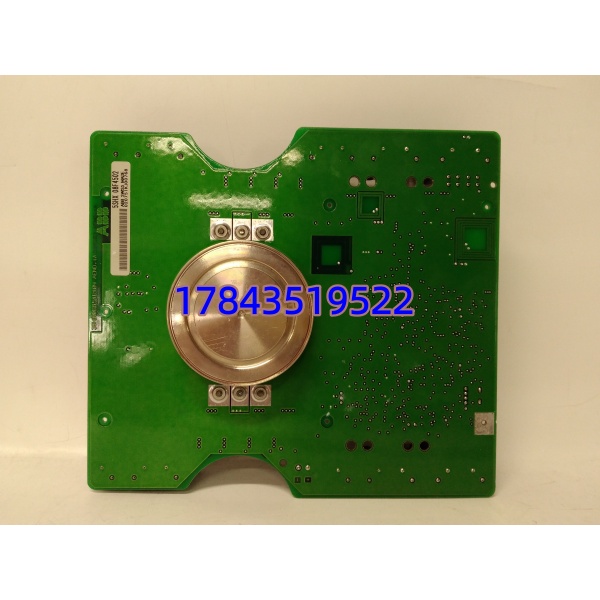

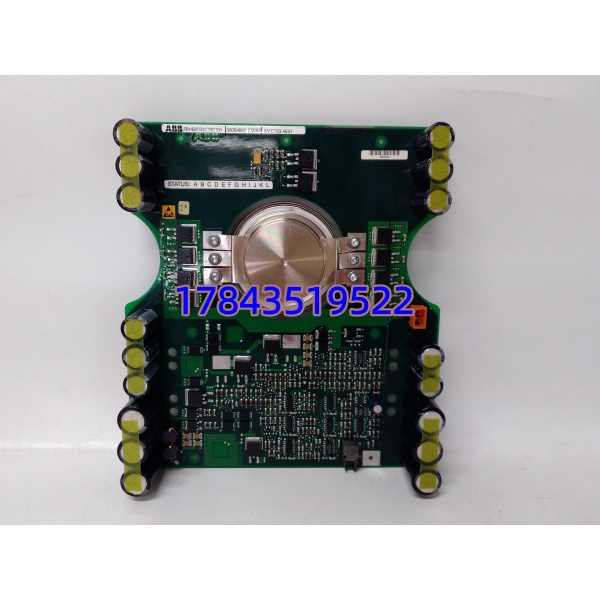

这套 ABB 5SHX08F4502 功率单元是高压变频系统的核心组件，由 IGCT 功率模块、驱动板、控制板及专用机箱组成，主要用于 3kV-10kV 高压电机调速、电网谐波治理及无功补偿场景。模块融合 IGBT 低驱动功耗与 GTO 高耐压大电流优势，采用集成门极换流技术，大幅降低开关损耗，支持四象限运行，能量回馈电网。

整套单元采用模块化水冷设计，散热效率高，适应长期连续运行；内置过压、过流、过热及短路保护功能，配合光纤通讯实现高低压隔离，抗电磁干扰能力强。相比传统晶闸管方案，体积减少 40%，能耗降低 15%，维护周期延长至 2 年，广泛应用于冶金轧机、矿山提升机、电厂引风机等高能耗设备改造。

5SHX08F4502 3BHB003387R0101 5SXE05-0151 GVC703AE01

应用场景与行业案例

工程痛点

高压大功率设备（如轧机、提升机）传统工频运行能耗高，启停冲击大，维护成本高；普通低压变频器无法适配高压工况，而进口高压变频备件稀缺、交期长、价格昂贵，一旦故障停机损失巨大。这套 ABB 功率单元可直接替换老旧模块，实现节能改造，兼顾成本与可靠性。

典型应用场景

1. 冶金行业 – 轧机主传动用于热轧 / 冷轧生产线主电机变频调速，4500A 大电流输出，应对轧机冲击负载，节能 20%-30%，减少机械冲击。
2. 矿山行业 – 矿井提升机适配高压提升机四象限运行，重载启动平稳，能量回馈电网，降低电耗；模块化设计，故障可快速更换模块。
3. 电力行业 – 电厂辅机变频用于引风机、送风机、给水泵高压变频改造，根据负荷自动调速，平均节能 25%，降低厂用电率。
4. 化工行业 – 高压压缩机适配工艺压缩机变频控制，精准调节压力流量，减少阀门节流损耗，适配防爆、高温恶劣环境。

真实案例

某大型钢铁厂热轧线变频改造去年 6 月，某钢厂 1580mm 热轧线主轧机原采用进口高压变频器，核心功率单元老化，频繁故障，每次停机损失超 500 万。原厂备件交期 8 周，单套报价超 80 万。采用这套 ABB 5SHX08F4502 功率单元直接替换，4 天完成调试，零停机切换。改造后运行 10 个月无故障，单套成本节省 40%，每月节电超 20 万度，半年收回改造成本。

核心卖点与差异化

• 高功率密度：4500V/4500A 大电流输出，模块集成化设计，体积比竞品小 30%，节省安装空间。
• 低损耗节能：IGCT 混合技术，开关损耗降低 25%，配合能量回馈，整体能耗减少 15%-30%，适配高能耗改造。
• 高可靠防护：水冷散热 + 多重电气保护，抗振动、抗电磁干扰，平均无故障时间 > 80,000 小时，适合 24 小时连续运行。
• 快速更换设计：模块化插拔结构，故障模块 30 分钟内可更换，无需整机停机，大幅减少维护时间。
• 原厂质保保障：全新原装正品，1 年质保，提供出厂全检报告，支持现场技术指导，降低采购风险。

5SHX08F4502 3BHB003387R0101 5SXE05-0151 GVC703AE01

替换与升级建议

直接替换（无需改动）

• 5SHX08F4502 → 5SHX08F4502（Rev B）差异：Rev B 优化散热设计，抗冲击能力提升，固件升级至 V4.1.2，硬件接口完全一致。注意：直接插拔替换，无需重新配置，支持在线热插拔。价格：与原型号持平。

软件兼容（需重新配置）

• 5SHX08F4502 → 5SHX1060H0001差异：升级型 IGCT 模块，额定电流提升至 6000A，处理速度提升 30%，适配更大功率负载。步骤：
  1. 备份原单元控制参数；
  2. 更换模块后，通过上位机重新配置保护阈值；
  3. 下载参数并进行负载测试。工作量：约 2-3 小时，无需停机。价格：约贵 35%。

硬件不兼容（不推荐）

• 5SHX08F4502 → 5SWE 系列功率模块原因：5SWE 为新一代 SiC 模块，接口、驱动电压、控制逻辑均不兼容，需更换整套驱动与控制系统。成本：需更换机箱、驱动板、控制板，重写控制程序，费用 > 200 万，工期 > 2 周。建议：仅适用于整机系统升级，日常替换不推荐。

质量透明化检测流程

1. 入库验收检测
   • 来源追溯：核验原厂装箱单、报关单、序列号，确认瑞士原厂正品；
   • 防伪识别：官网查询序列号，核对防伪标签，杜绝翻新与假货；
   • 外观检查：模块无变形、无烧蚀、接口无磨损，机箱无锈蚀、无变形；
   • 附件核对：配套驱动板、控制板、说明书、出厂合格证齐全。
2. 上机功能测试
   • 测试环境：ABB 高压变频测试台，模拟实际工况负载；
   • 测试内容：通电自检（电源 / 通讯指示灯正常）、IGCT 触发测试（开关动作正常）、高压耐压测试（4500V 无击穿）、连续 24 小时负载运行（温升正常 < 35°C）、保护功能测试（过流 / 过热保护正常触发）；
   • 测试记录：生成详细测试报告，附波形图与数据记录，可提供给客户核验。
3. 电气参数测试
   • 绝缘电阻测试：5000V 摇表测试，绝缘电阻 > 20MΩ；
   • 接地连续性测试：接地电阻 < 0.3Ω，符合高压设备安全标准；
   • 导通压降测试：IGCT 导通压降 < 2.5V，确保低损耗运行。
4. 固件验证与备份
   • 固件版本读取并记录（驱动板 V4.1.0、控制板 V3.2.1）；
   • 配置文件备份：保护参数、通讯地址拍照记录，便于现场快速恢复配置。
5. 最终质检与包装
   • 质检员签字确认，张贴 QC 合格标签；
   • 模块单独防静电袋密封，整套放入防震泡沫 + 硬纸箱，防运输震动与高压静电；
   • 附产品合格证、质保卡及测试报告，确保到货可直接安装使用。

技术避坑指南

1. 水冷系统匹配错误
   • 问题：冷却水流速 / 压力不足，导致模块过热保护停机，甚至烧毁 IGCT 芯片；
   • 避坑：替换前核对原冷却系统参数（流速≥8L/min、压力 0.3-0.5MPa）；新模块安装时，检查水路密封，杜绝漏水；
   • 案例：某矿山项目更换模块后，频繁过热停机，排查发现冷却水流速仅 4L/min，调整水泵参数后恢复正常。
2. 驱动板与模块固件不匹配
   • 问题：驱动板固件版本过低，无法驱动新 IGCT 模块，触发 “驱动故障” 报警；
   • 避坑：替换前记录驱动板固件版本，采购时明确要求固件匹配；版本差异时，联系供应商免费刷新固件；
   • 提醒：同批次模块与驱动板固件需一致，避免混用不同批次配件。
3. 高压绝缘防护不到位
   • 问题：安装时未清理模块表面灰尘、油污，或绝缘垫片破损，导致高压爬电、短路；
   • 避坑：安装前用无水酒精擦拭模块表面，保持干燥清洁；检查绝缘垫片、套管完好，破损立即更换；严格保持高压侧与低压侧安全距离≥50mm；
   • 警示：曾有工程师安装时未清理灰尘，通电后发生高压短路，整套模块烧毁，损失超 10 万，务必重视绝缘防护。
4. 通讯光纤接线错误
   • 问题：光纤收发端接反，或光纤弯折过度，导致通讯中断，模块失控；
   • 避坑：更换前拍照记录光纤接线顺序；新模块接线时，核对收发标识，光纤弯曲半径≥50mm，避免硬折；
   • 建议：接线后用通讯测试工具检测信号，确认无误再通电。
