描述
产品详情
・型号：3BSE018157R1（PM861AK01）
・品牌：ABB
・系列：AC 800M
规格参数
| 参数项 | 参数数值 |
|---|---|
| 核心处理器 | MPC860 PowerPC，主频 48MHz |
| 运行 RAM | 16MB，可用 7.155MB |
| 固件闪存 | 2MB Flash |
| 供电范围 | DC24V，19.2~30V DC |
| 整机功耗 | 最大 10.3W |
| 以太网端口 | CN1/CN2 双 RJ45，支持冗余控制网 |
| 串行接口 | COM3 RS232、COM4 隔离 RS485 |
| 配套底板 | TP830 115mm 标准底座 |
| 配套配件 | TB850、TB807、TB852 终端电阻、备份电池 4943013-6 |
| 单站最大 IO 容量 | 本地 + CEX 扩展合计 1000 点以内 |
| 工作温度 | -30℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 安装方式 | DIN35 导轨锁紧式安装 |
| 外形尺寸 | 189×135×119mm |
| 整机重量 | 1.15kg |
| MTBF 参考 | ＞8.2 万小时（原厂标准机柜工况） |
| 支持协议 | Modbus TCP/RTU、Profibus DP、OPC UA、FF HSE |
产品介绍

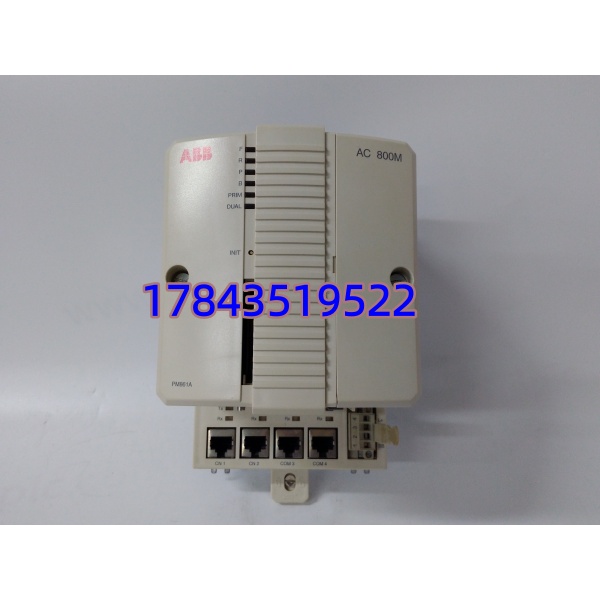

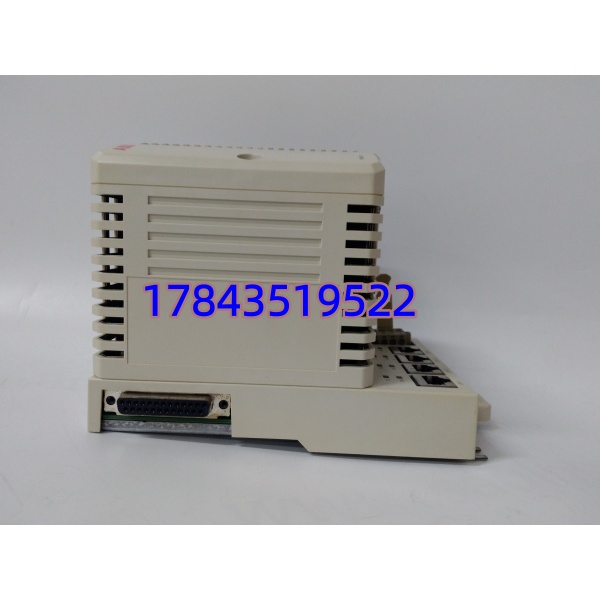

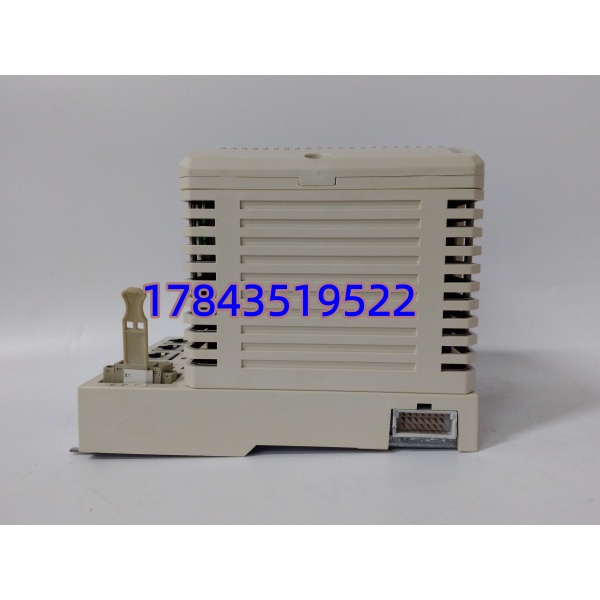

3BSE018157R1 为 PM861AK01 完整成套控制器，包含 PM861A CPU、TP830 底座、总线终端电阻与数据备份电池，是 AC800M 中型流程控制平台标准主控。整套单元负责现场采集信号运算、调节阀 PID 调节、机组联锁逻辑，双以太网可做冗余组网，单网线路中断不中断控制流程。
对比低配 PM851 系列，它自带完整冗余硬件架构，不用额外加装扩展卡即可实现双网热备；内置硬件纠错内存，高温粉尘工况下降低数据读写出错概率。成套出厂自带全套终端匹配件，现场扩容、替换不用单独采购总线电阻，减少调试缺件停工问题。短板在于主频与内存有限，多回路复杂先进控制场景扫描周期会拉长，这类工况优先选用 PM864/PM866 系列。
应用场景与行业案例
痛点切入
我在电厂、化工改造经常碰到老款 PM851 故障隐患：无双以太网冗余，网线破皮断连后整套 IO 站失控；内存容量不足，多套工艺配方无法本地存储，断电后参数清零；单独采购 CPU 无配套终端电阻，总线信号反射导致模拟量漂移，排查耗时大半天。
典型场景
- 火电锅炉辅控系统：引风机、一次风机联锁、汽包水位三冲量调节，双网冗余避免单线路故障跳机。
- 中小型炼化精馏装置：温度、压力、流量闭环控制，对接现场 FF 总线变送器，兼容老款 485 分析仪。
- 城市污水处理中控站：多组曝气池、沉淀池阀门泵组联动，宽温适应无恒温厂房环境。
- 制药精细反应釜：多段温压联锁保护，Modbus TCP 上传数据至厂区生产管理平台。
真实案例
某 2×135MW 热电厂锅炉辅控原使用 PM851 单网 CPU，一次网线被检修工具划破，整套送风系统 IO 离线，机组被迫降负荷。更换两套 3BSE018157R1 成套控制器，原有 TP830 底座可复用，双以太网分别走两条独立桥架。投用 3 个月后其中一条网线老化断线，系统自动切换备用网，控制逻辑无中断。拆机备件到货同步更换内置备份电池，避免停机丢失 PID 参数，电厂仓库常备两套同款成套备件应对突发硬件损坏。
