ABB 3BSE008105R1 SC560 | 分布式控制系统 扩展模块

描述

关键技术规格

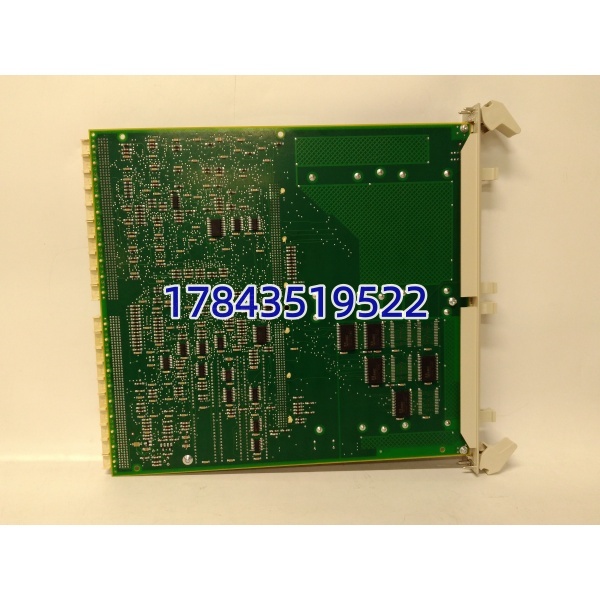

ABB SC560 3BSE008105R1

产品深度介绍

ABB SC560 (3BSE008105R1) 是 AC 800M 分布式控制系统的核心扩展组件，作为集成了本地 CPU 的子模块载体，它为系统提供了强大的分布式控制能力。其核心作用是在远程机柜或分布式 I/O 站点中，独立处理本地控制逻辑，有效分担主控制器负荷，提升整个系统的响应速度与可靠性。该模块采用坚固的工业级设计，专为适应电厂、化工厂等严苛环境打造。通过标准化的机架接口，可无缝兼容同系列各类 I/O 与通讯子模块，实现系统功能的灵活扩展与配置，是老旧系统升级和新系统搭建中的关键部件。

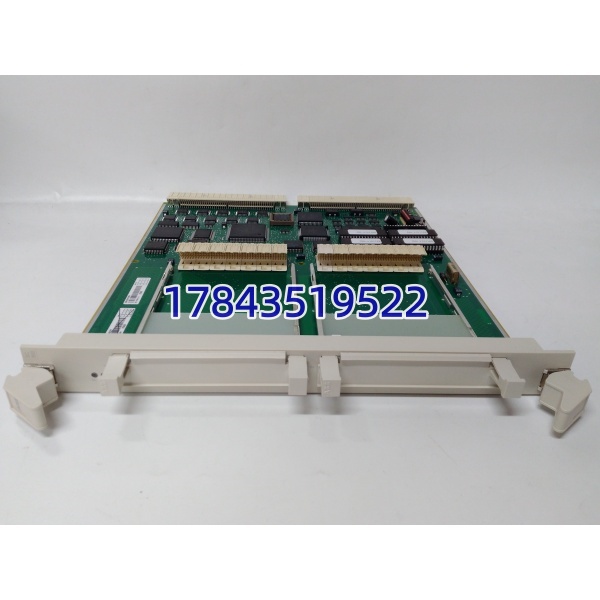

ABB SC560 3BSE008105R1

应用场景与行业案例

工程痛点

在大型、分布式的 DCS 架构中，所有信号与逻辑都集中于中央控制器，极易造成通讯拥堵、响应延迟，且单点故障风险高。同时，现场设备分散，长距离布线成本高、信号易受干扰。传统扩展方式仅能实现信号中转，无法分担计算压力。

典型应用场景

1. 电力行业 – 电厂辅机分布式控制用于锅炉补给水、凝结水等辅助车间的远程控制站。就地采集信号、执行逻辑，减少主控制器负载，避免长距离信号衰减。
2. 石油化工 – 装置区域就地控制在炼油、化工装置的各工艺单元部署，实现区域化独立控制。即使主干网络波动，本地单元仍能维持安全运行，防止联锁停车扩大。
3. 水处理 – 分布式泵站监控应用于市政污水厂的各提升泵、曝气池现场控制。就地完成逻辑判断与设备驱动，实现多站点协同，同时降低中央控制室压力。
4. 冶金 – 生产线分段控制在轧钢、连铸等长流程生产线中分段部署，负责本段设备的速度、张力、位置闭环控制，实现高速、高精度的同步联动。

真实案例

某大型石化企业的乙烯装置，原 DCS 系统因中央 CPU 负载过高，常出现控制周期过长、阀门响应滞后的问题，导致产品收率波动。技术团队评估后，决定采用 SC560 模块进行分布式改造。在裂解炉、压缩机等关键区域增设本地控制站，将回路控制、联锁保护等实时性要求高的逻辑下放到 SC560 本地 CPU 执行。改造后，系统响应时间从 500ms 降至 80ms 以内，主控制器负荷下降 60%。不仅彻底解决了响应滞后问题，还因控制精度提升，使装置综合能耗降低 3%。企业后续将此方案推广至全厂其他装置。

全流程质检管控

1. 入库验收核对型号标签（SC560 / 3BSE008105R1）与序列号，查验原厂包装与标识。检查 PCB 板、金手指、连接器，无划痕、无氧化、无维修痕迹。
2. 功能测试在 ABB AC 800M 原厂测试机架上进行全功能测试。通电自检，验证 LED 状态；挂载 I/O 子模块，测试信号读写与本地 CPU 逻辑执行；进行总线通讯测试，确保与主站数据交互正常。
3. 稳定性测试连续通电老化 24 小时以上，全程监控模块温升与运行状态，确保无异常重启、报错等现象。
4. 电气性能使用专业仪器测试绝缘电阻、接地连续性，确保电气安全性能符合工业标准。
5. 出厂包装防静电袋独立封装，内置防潮剂。外箱填充防震材料，粘贴 QC 合格标签与型号标识。

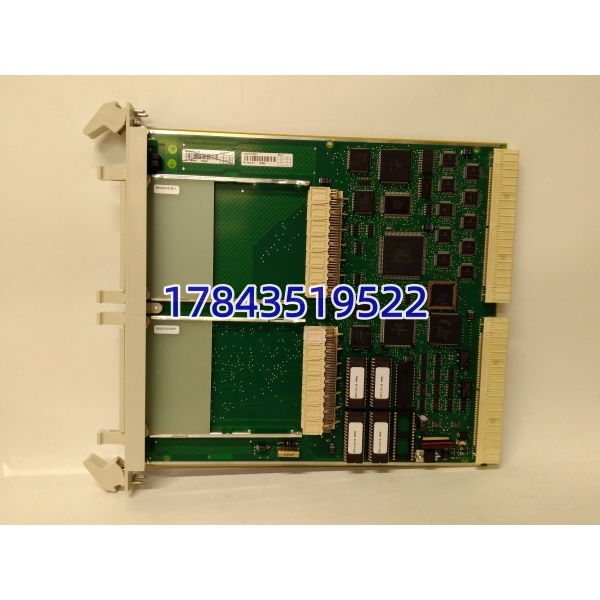

ABB SC560 3BSE008105R1

现场替换避坑指南

1. ❗ 固件版本不匹配SC560 的本地 CPU 固件必须与主系统（AC 800M）版本兼容。版本差异会导致无法下载程序或通讯异常。更换前务必记录原模块固件版本，采购时确认兼容性，必要时要求供应商预刷指定版本。
2. ❗ 子模块兼容性并非所有子模块都能在 上使用。部分老型号模块或专用功能模块可能不被支持。上机前必须查阅官方兼容列表，避免模块无法识别。
3. ❗ 地址与配置错误模块上的节点地址、模式选择开关必须与系统配置一致。更换前务必拍照记录旧模块所有开关位置，新模块严格按照片设置，不可依赖默认配置。
4. ❗ 带电插拔风险虽然支持热插拔，但强烈建议断电操作。带电操作时，瞬间电流冲击可能损坏模块或整个背板回路，尤其在系统负载较大时风险极高。
5. ❗ 负载容量超限 承载的子模块总功耗不可超过其额定负载。安装前需计算机架总电流，确保不超过 24V 供电回路容量，避免电源过载保护跳闸。
