描述
产品深度介绍

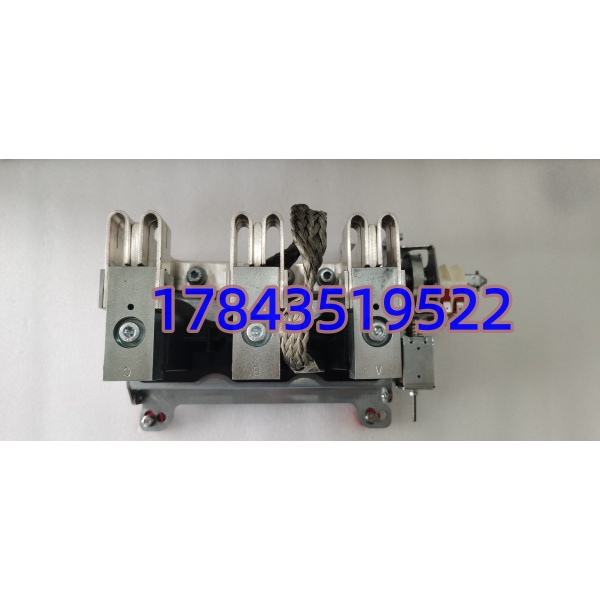

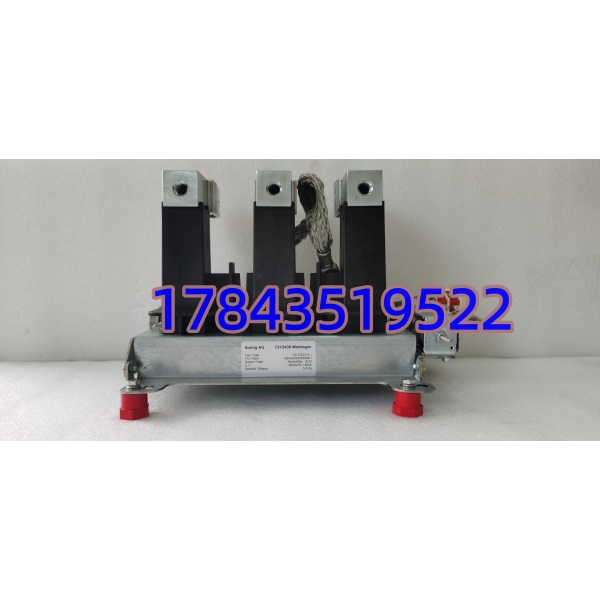

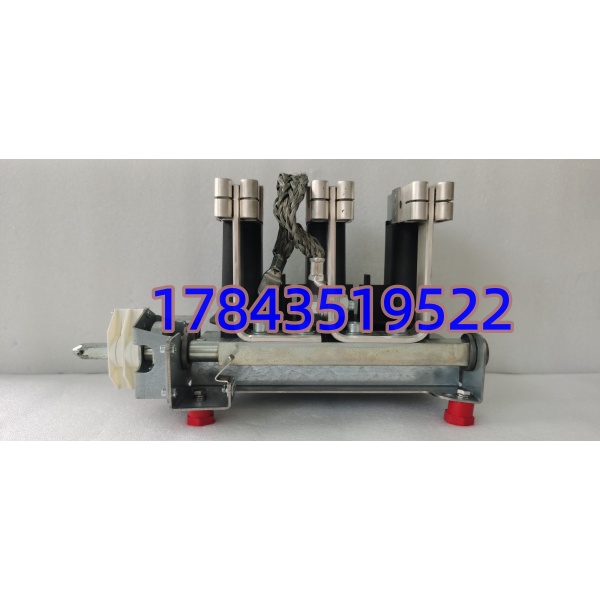

ABB 3BHE043536R0001（6KV9）是专为ACS8000 系列高压变频器、MVD 中压软启动器设计的接地隔离器（Earthing Isolator）。其核心作用是在设备检修时，将高压回路可靠接地并提供物理可见断点，配合机械锁定与电气反馈，确保维护人员零触电风险，是高压变频系统 LOTO（上锁挂牌）安全流程的关键硬件。该型号为3BHB021516R0001（旧款 6KV9）的升级替代型号，优化了机械联锁与触点可靠性，适配同规格安装接口，可直接原位替换。
ABB 3BHE043536R0001
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 产品型号 | 3BHE043536R0001（替代 3BHB021516R0001） |
| 产品名称 | 6KV9 带锁定反馈接地隔离器 |
| 适配系统 | ABB ACS8000 高压变频、MVD 中压软启动 |
| 额定电压 | 6kV（适配系统直流母线电压≤7200V DC） |
| 额定电流 | 短时接地电流耐受：2000A/1s |
| 机械寿命 | ≥10,000 次操作循环 |
| 反馈信号 | 双辅助触点（常开 / 常闭），位置状态远传 |
| 锁定功能 | 支持多把挂锁（LOTO 安全锁定） |
| 防护等级 | IP20（柜内垂直安装） |
| 重量 | 约 5.5kg |
| 原产地 | 瑞士（CH） |
| 质保期 | 12 个月（自发货日起） |
ABB 3BHE043536R0001
质量透明化 SOP
1. 入库验收检测
- 来源追溯：核对原厂序列号、订货号（3BHE043536R0001）及替代关系文件
- 外观核验：绝缘壳体无裂纹、金属触点无氧化、机械操作顺畅无卡滞
- 标识检查：型号标签（6KV9/3BHE043536R0001）、CE 标识清晰完整
- 附件核对：原厂操作手册、安装支架、固定螺栓齐全
2. 功能与电气测试
- 机械操作：分合闸动作到位，可见断点清晰，锁定装置可靠
- 触点导通：主回路接触电阻≤5mΩ，辅助触点信号切换准确
- 绝缘测试：5000V 摇表测试，主回路对地绝缘≥1000MΩ
- 反馈测试：分 / 合闸状态与反馈信号一致，远传监控无误
3. 最终质检与包装
- 质检员逐项签字，张贴 QC 合格标签
- 防潮袋密封 + 气泡膜包裹 + 硬质纸箱加固
- 随货附带质检报告、质保卡及适配型号对照表
ABB 3BHE043536R0001
技术避坑指南
1. 新旧型号混淆
- 问题：误购旧款 3BHB021516R0001，或未确认替换关系导致安装偏差
- 避坑：采购前核对系统型号与序列号，3BHE043536R0001 完全替代 3BHB021516R0001，可直接替换
- 案例：某电厂误购旧款隔离器，机械联锁孔位偏差，无法锁定，延误检修
2. 安装方向错误
- 问题：水平 / 倒置安装，导致机械卡滞、接地不可靠或反馈信号异常
- 避坑：必须垂直安装（标签朝上），确保分合闸重力辅助顺畅，接地触点完全贴合
- 警示：错误安装会导致高压回路接地不良，检修时存在致命触电风险
3. 忽视反馈信号接线
- 问题：未接辅助触点反馈，无法远程监控隔离器状态，存在误操作隐患
- 避坑：必须接入 DCS/PLC 反馈回路，分闸 = 安全状态、合闸 = 运行状态，强制联锁高压电源
- 经验：高压变频系统需将隔离器位置信号纳入安全联锁逻辑，未分闸则无法送电
常见问题解答
Q1：这款隔离器适配低压变频器（如 ACS880）吗？A：不适配。6KV9 是6kV 级高压变频专用，绝缘等级、额定电压与低压变频器（≤690V）完全不匹配，无法安装使用。
Q2：旧款 3BHB021516R0001 坏了，能直接换这款吗？A：可以直接原位替换。3BHE043536R0001 是 3BHB021516R0001 的升级替代型号，安装尺寸、接口完全兼容，无需改动柜体或接线。
Q3：隔离器需要定期维护吗？维护周期多久？A：需要定期维护，建议每 6 个月检查一次：
- 检查机械操作是否顺畅，有无卡滞
- 清洁触点表面，去除氧化层
- 校验反馈信号准确性
- 检查接地连接是否可靠
Q4：质保期多久？是原装正品吗？A：提供12 个月质保（自发货日起），覆盖硬件故障与出厂缺陷。该隔离器为ABB 全新原装正品，可提供原厂序列号、装箱单，支持 ABB 官方查验，非翻新、高仿件。
