描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | PCD235B1101 |
| 物料编号 | 3BHE032025R1101 |
| 适配系统 | UNITROL 5000 励磁控制系统 |
| 输入工作电压 | 按照系统额定回路电压运行 |
| 信号类型 | 励磁触发脉冲、状态反馈信号 |
| 工作温度 | -25℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 环境湿度 | 5% 至 95%，无凝露 |
| 防护等级 | IP20 |
| 安装方式 | 机架卡槽固定式安装 |
| 电气标准 | 符合电力行业 IEC 相关规范 |
产品深度介绍

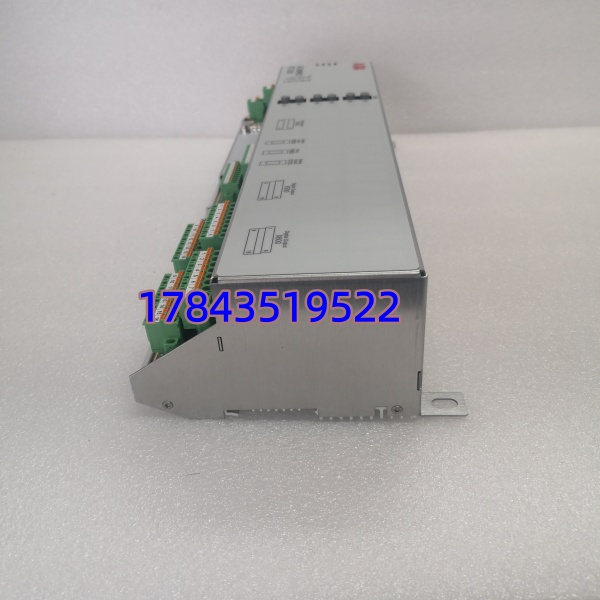

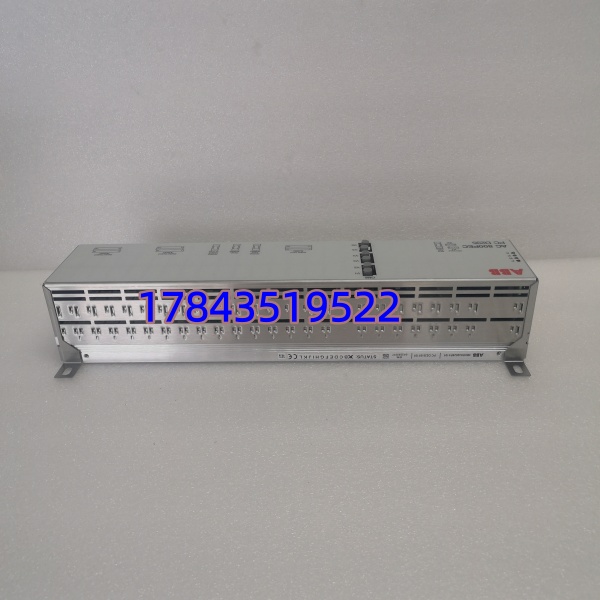

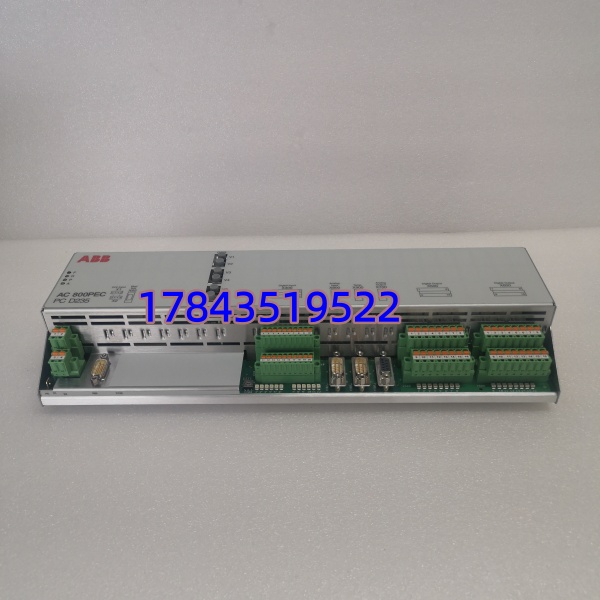

ABB PCD235B1101 是 UNITROL5000 励磁系统配套控制板卡，主要承担发电机组励磁回路的电源管控任务。板卡采集系统下发的调节指令，转换为触发脉冲信号，驱动励磁功率器件完成磁场电流调节。
板卡集成信号采样、逻辑运算、脉冲放大电路，具备故障自检功能，运行中可实时监测回路状态。整体电路做抗干扰防护设计，能够抵御电站内电磁杂波影响，适配发电机长期不间断运行工况，是保障机组电压稳定输出的核心硬件。
应用场景与行业案例
机组励磁板卡老化失效后，会出现电压调节异常、机组并网失败、频繁跳闸等问题，直接影响发电机组正常向外输送电力，停机检修会产生可观经济损耗。
- 火电发电厂 汽轮发电机组配套电站主力发电机组励磁柜体，调节转子励磁电流，维持机端电压处于额定区间，保障并网发电稳定。
- 水电厂 水轮发电机组山区水电站点位环境湿度偏高，板卡耐受潮湿工况，完成启停励磁控制与无功功率调节。
- 自备电厂 工矿企业发电站钢铁、化工厂区自备发电机组，把控励磁运行参数，满足厂区生产用电自给需求。
- 新能源配套电站风光储能配套发电机组，配合并网装置完成励磁协同控制，平稳切换供电模式。
某内陆火电厂一台 300 兆瓦机组，原有励磁控制板卡元件老化，频繁出现电压波动告警，机组带载能力下降。更换 PCD235B1101 板卡后，无需改动原有接线与程序参数，调试完毕即刻投入运行。机组电压波动范围恢复标准区间，并网运行状态平稳，后续数月未出现异常告警，有效规避非计划停机损失。
质量检测流程
- 入库验收检测核对原厂单据与产品序列号，完成信息溯源核验。查看板卡板面线路、电子元件无破损变色，金属端子无锈蚀氧化。清点配套说明书与出厂合格证件。
- 上机功能测试使用 ABB UNITROL5000 原装测试机架搭建环境，接通回路电源开展自检。校验脉冲信号输出精度，模拟多档位励磁调节动作。连续 24 小时带电运行，记录板卡温升数据，同步留存测试报告。
- 电气参数测试采用福禄克 115 万用表检测回路通断，500 伏摇表测量绝缘阻值，数值高于 10 兆欧标准。开展回路耐压测试，全程无击穿漏电现象。
- 固件程序验证读取板卡内置固件版本并存档，核对配置参数与系统适配标准一致，留存板卡原始跳线档位照片。
- 最终质检与包装质检人员核查全部检测项目后签字确认，粘贴合格标识。使用防静电袋密封封装，外层搭配缓冲材料与防潮纸箱防护。
