产品深度介绍
ABB 3BHB003041R0101（UFC719AE01）是 ABB UFC 系列的高性能 I/O 控制板，专用于高压变频器、大功率驱动器及 DCS 系统，作为现场信号与主控单元的 “桥梁”。负责采集传感器、执行器的开关量 / 模拟量信号，执行控制逻辑并反馈状态，同时支持高速通讯，保障驱动系统精准调速、启停与保护功能。
采用工业级 32 位 RISC 处理器与加厚 PCB 设计，具备抗振动、抗电磁干扰能力，适配电力、冶金、化工等严苛工况。集成过流、过压、过载保护电路，实时监测系统状态，异常时快速报警，降低故障停机风险。
oplus_10485792
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 原厂料号 | 3BHB003041R0101（UFC719AE01） |
| 适配设备 | ABB 高压变频器、大功率驱动器、DCS 系统、IOEC 接口系统 |
| 工作电压 | 24V DC ±20% |
| 额定电流 | 1A |
| 输入 / 输出 | 16 路 DI/16 路 DO（可扩展模拟量） |
| 通讯接口 | Ethernet、RS-232、RS-485 |
| 工作温度 | -10℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 尺寸（宽 × 高 × 深） | 120mm × 80mm × 50mm |
| 重量 | 约 0.7kg |
| 防护等级 | IP20（板卡级） |
| 质保周期 | 12 个月 |

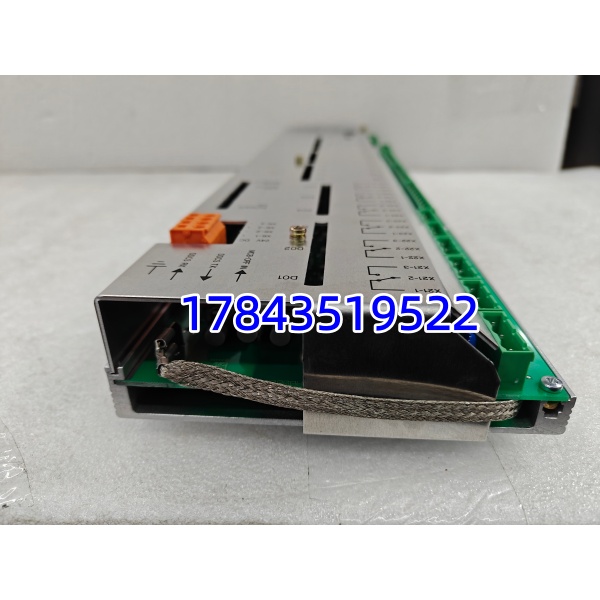

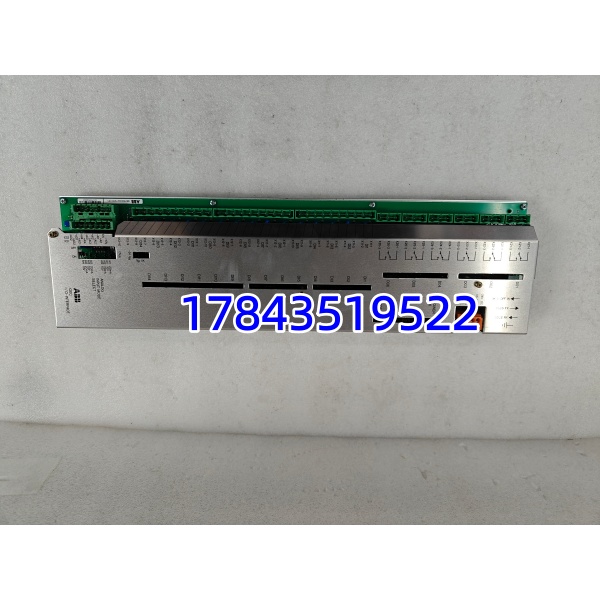

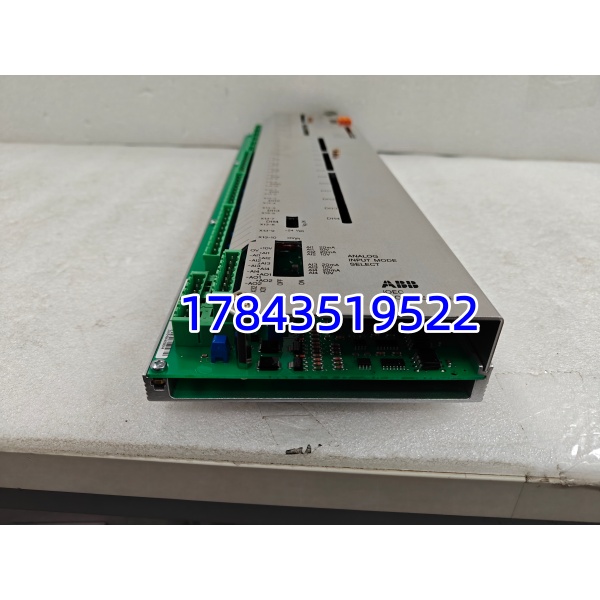

ABB 3BHB003041R0101 UFC719AE01
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全强制要求
- 变频器 / 驱动器切至断电锁定状态，挂牌警示
- 关闭总电源，静置 5 分钟，确保电容完全放电
- 佩戴防静电手环，在防静电垫上操作
工具准备：十字螺丝刀、防静电手环、万用表、手机（拍照留存线路）备份工作：拍照记录旧板卡的接线端子、跳线 / 拨码位置
阶段二：旧板卡拆卸（15 分钟）
- 打开控制柜柜门，拆除控制区防护板
- 依次拔下板卡上的电源线、I/O 信号线、通讯线（做好标记）
- 松开板卡固定螺丝，平稳拔出旧板卡（避免拉扯背板接口）
- 清理安装位灰尘，检查背板针脚是否弯曲、氧化
阶段三：新板卡安装（15 分钟）
- 核对型号 3BHB003041R0101（UFC719AE01） 无误，拆除防静电包装
- 对照照片，复刻旧板卡的跳线 / 拨码开关设置（站地址、波特率、终端电阻）
- 对位插入新板卡，锁紧固定螺丝，确保与背板接触良好
- 按标记恢复接线，拧紧端子螺丝，检查接线无松动
阶段四：上电调试（20 分钟）
- 确认接线无误，恢复系统电源
- 上电后观察板卡指示灯，正常应绿灯常亮（RUN），无红灯报警（ERR）
- 连接编程软件，扫描网络，读取板卡信息，核对固件版本
- 点动测试 I/O 信号，检查通讯状态，模拟驱动启停、调速功能
- 空载试运行 30 分钟，参数稳定后投入重载作业
常见问题解答（FAQ）
Q1：UFC719AE01 适配哪些设备和行业？A：适配 ABB 高压变频器、大功率驱动器、DCS 系统及 IOEC 接口系统；广泛应用于电力、冶金、化工、水处理、新能源等行业，是工业驱动与过程控制的核心备件。
Q2：更换后需要重新编程或配置吗？A：无需重新编程。更换前复刻旧板卡的跳线 / 拨码设置（站地址、波特率等），上电后系统自动识别板卡并加载原有参数，10-15 分钟即可完成调试。
Q3：板卡常见故障有哪些？如何排查？A：典型故障：① 指示灯不亮（电源故障或静电击穿）；② 通讯中断（接线松动、背板氧化或波特率不匹配）；③ I/O 信号异常（端子松动、通道损坏）。排查：先查接线与电源，再核对拨码设置，最后用万用表检测通道与通讯接口。
Q4：这款板卡是原装正品吗？如何验证？A：我们提供的 3BHB003041R0101（UFC719AE01）为全新原装正品，原厂防静电密封包装，可提供序列号查询、出厂合格证及原厂装箱单，支持质保一年。
Q5：UFC719AE01 和 UFC718AE01 有什么区别？能直接替换吗？A：两者同属 UFC 系列 I/O 控制板，但硬件接口、通道定义、固件版本不同，不能直接替换。 通道更多、通讯速率更快，适配高压驱动系统；UFC718AE01 为标准版，适配中小型变频器。替换需核对型号、接口及固件兼容性。
