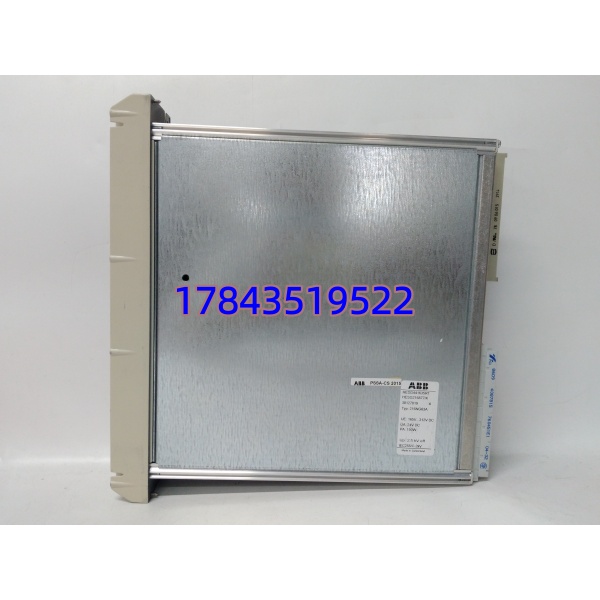

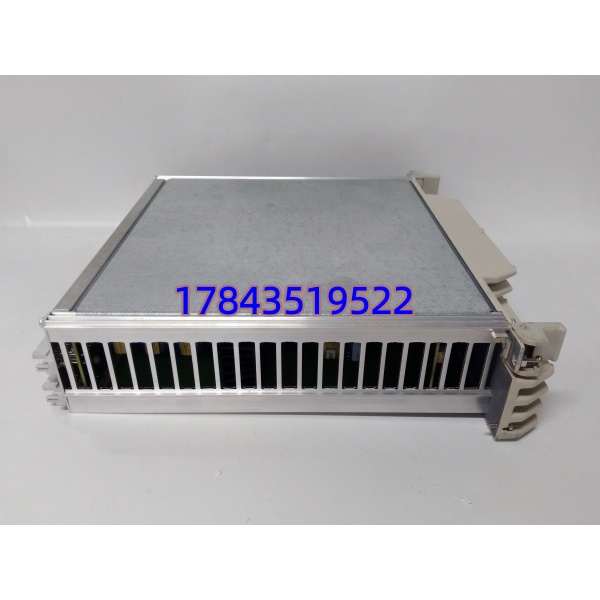

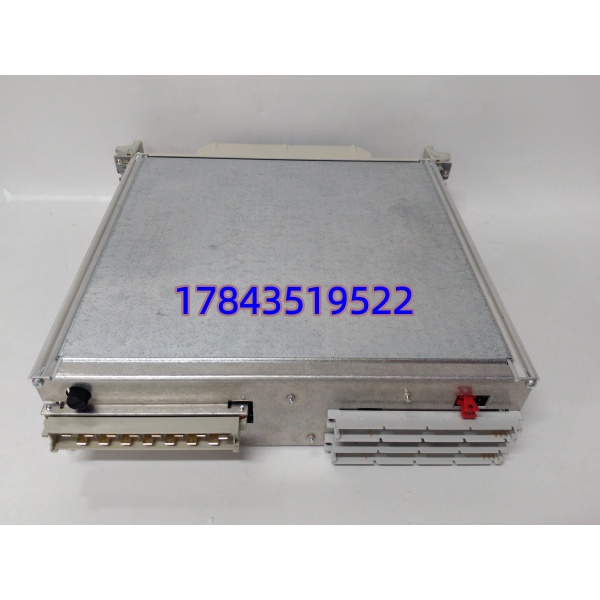

ABB 216NG63A（HESG441635R1/HESG216877K）是UNITROL 励磁系统与 MEGACONTROL 平台的核心电源模块，专为电力、冶金等重型工业设计。作为系统的动力心脏，将宽范围直流输入转换为多路稳定输出，为控制器、I/O 卡件、通讯模块提供纯净电源，保障励磁调节与过程控制的连续性。
采用工业级加固设计与高隔离工艺，具备过流、过压、短路、过热保护，支持冗余双机切换。集成 RS-232 诊断接口与状态 LED，可实时监测电压、温度与运行状态，适配 – 20℃至 + 60℃宽温环境，是发电厂励磁系统的关键备件。
ABB 216NG63A HESG441635R1 HESG216877K
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 原厂料号 | 216NG63A；HESG441635R1；HESG216877K |
| 适配系统 | ABB UNITROL 励磁系统、MEGACONTROL 平台、DCS 控制系统 |
| 输入电压 | 88–300V DC（标称 110/125/250V DC） |
| 输出电压 | 24V DC（连续 5A）；±15V；+5V（逻辑供电） |
| 隔离强度 | 3kV AC（输入 / 输出隔离） |
| 保护特性 | 过流、过压（钳位 28V DC）、短路、过热、反接保护 |
| 通讯接口 | RS-232（9 针 D 型，诊断与时钟同步） |
| 工作温度 | -20℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 尺寸（宽 × 高 × 深） | 250mm × 200mm × 55mm |
| 重量 | 约 2.5kg |
| 防护等级 | IP20（工业机柜安装） |
| 质保周期 | 12 个月 |
ABB 216NG63A HESG441635R1 HESG216877K
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全强制要求
- 确认励磁系统 / DCS 处于停机锁定状态，挂牌警示
- 关闭系统总电源，静置 5 分钟，确保电容完全放电
- 佩戴防静电手环，在防静电垫上操作
工具准备：十字螺丝刀、防静电手环、万用表、手机（拍照记录旧模块接线与拨码）备份工作：导出系统参数，拍照记录旧模块的接线端子、冗余设置开关
阶段二：旧模块拆卸（15 分钟）
- 打开控制柜，找到 216NG63A 模块位置
- 拔下输入电源线、输出负载线、RS-232 通讯线（做好标记）
- 松开模块上下固定螺丝，沿导轨平稳拉出旧模块
- 清理安装槽灰尘，检查背板连接器针脚是否弯曲、氧化
阶段三：新模块安装（15 分钟）
- 核对型号 216NG63A（HESG441635R1/HESG216877K） 无误，拆除防静电包装
- 对照照片，设置运行 / 停止、复位、冗余切换开关（与旧模块一致）
- 对准导轨推入模块，拧紧固定螺丝，确保与背板接触良好
- 按标记恢复接线，拧紧端子螺丝（扭矩约 0.8N・m），检查接线无松动
阶段四：上电调试（20 分钟）
- 确认接线无误，先给模块单独上电
- 观察 LED 指示灯：电源正常（绿灯常亮）、无报警（红灯灭）
- 用万用表测量输出电压：24V DC±1%、±15V、+5V 正常
- 连接 RS-232 接口，读取模块温度、电压、故障记录，参数正常
- 接入负载，空载试运行 30 分钟，参数稳定后投入系统运行
常见问题解答（FAQ）
Q1：216NG63A 适配哪些行业和设备？A：专用于ABB UNITROL 系列励磁系统（如 UNITROL 5000/6000）与 MEGACONTROL 平台，广泛应用于火电、水电、核电等发电厂，以及冶金、化工等重型工业的 DCS 系统，为控制器、I/O 卡件提供稳定电源。
Q2：模块支持冗余吗？更换后需要重新配置吗？A：支持冗余双机并联，可实现无间断切换。更换后无需重新编程，只需复刻旧模块的冗余开关、地址设置，上电后系统自动识别并同步参数，10-15 分钟即可完成调试。
Q3：输出电压不稳或报警如何排查？A：排查步骤：① 检查输入电压是否在 88–300V DC 范围内；② 核对输出负载电流是否超过 5A；③ 检查接线端子是否松动、氧化；④ 测量输入 / 输出隔离电阻是否正常；⑤ 查看 RS-232 诊断日志，定位过压 / 过流 / 过热故障。
Q4：这款模块是原装正品吗？如何验证？A：我们提供的 216NG63A 为全新原装正品，原厂密封包装，可提供序列号查询、出厂合格证及原厂装箱单，支持质保一年。
Q5：216NG63A 和同系列 216NG62A 有什么区别？能直接替换吗？A：两者均为 UNITROL 励磁系统电源模块，但输出功率与接口定义不同：216NG63A 为 5A 输出、带 RS-232 诊断接口；216NG62A 为 3A 输出、无诊断接口。硬件安装尺寸兼容，但不能直接替换，替换需核对负载电流与系统诊断需求，必要时调整接线与参数。
