描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号变体 | 1TGE120010R1000（线路保护）、1TGE120010R1300（电机保护） |
| 供电电源 | 24VDC；AC 100–240V，50/60Hz |
| 保护功能 | 过载、短路、接地、堵转、不平衡（电机型） |
| 通讯协议 | IEC 61850、Modbus RTU、Profibus（可选） |
| 工作温度 | -40℃ ~ +85℃ |
| 防护等级 | IP54（前面板） |
| 尺寸 (mm) | 260 × 125 × 53 |
| 重量 | 约 0.2 kg |
| 认证 | CE、RoHS、UL、CSA |
产品深度介绍

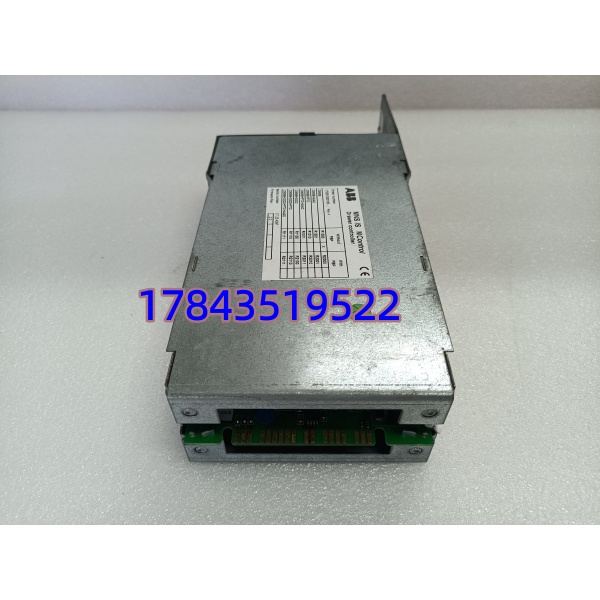

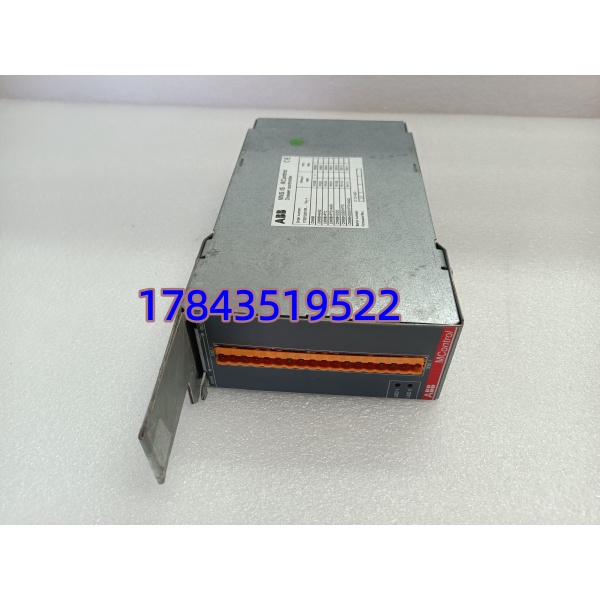

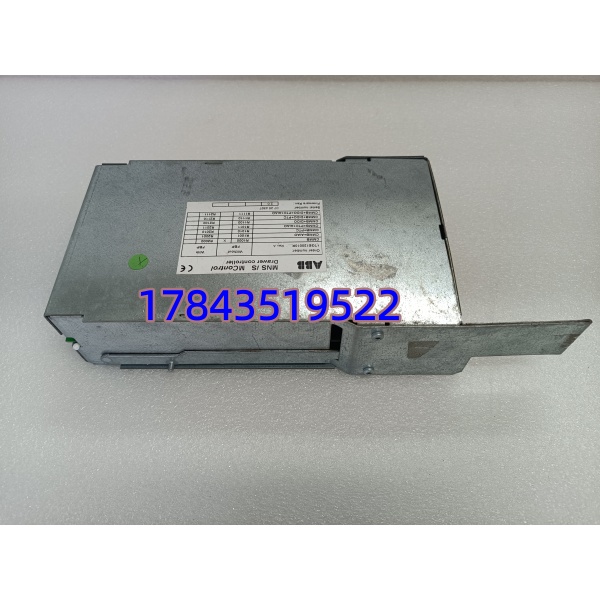

ABB 1TGE120010R…Rev 是 ABB 低压配电与电机控制领域的智能保护核心单元，常见为 Relion 615 系列微机保护（1TGE120010R1000）或 Emax 2/Tmax XT 断路器的电子脱扣 / 电机保护模块（1TGE120010R1300）。硬件版本以 Rev.A 为主，采用 32 位 ARM 处理器，集成高精度采样与可编程保护逻辑，把传统热磁保护升级为数字化可调、可通信的智能保护方案。
它集成保护 + 测量 + 通讯 + 故障录波于一体，可实现毫秒级跳闸与远程运维，显著提升配电系统可靠性与能源管理能力；宽温与加固设计适配恶劣工况，支持热插拔，在线更换不影响系统运行。
应用场景与行业案例
工程痛点描述
工业配电与电机回路长期面临保护定值不准、故障定位慢、无法远程监控的问题，传统保护易误动 / 拒动，导致非计划停机，每次损失数万至数十万。普通模块温度适应性差、无通讯能力，难以满足智能电网与工业 4.0 要求。
典型应用场景
- 电力行业 – 10kV 配电网保护用于变电站线路、变压器、母线保护，实现过流、差动、接地保护，支持 IEC 61850 GOOSE 毫秒级跳闸。
- 冶金 / 水泥 – 高压电机保护驱动风机、水泵、破碎机等大功率电机，提供过载、堵转、不平衡保护，避免电机烧毁。
- 石油化工 – 防爆区配电控制安装于危险区域控制柜，宽温与高抗干扰设计适配高温、粉尘、腐蚀性环境。
- 新能源 – 光伏 / 风电升压站作为箱变保护测控单元，集成故障录波与电能质量监测，适配偏远无人值守场景。
真实案例
案例：某化工厂电机回路升级改造去年 11 月，华北某化工厂 6kV 循环水泵电机频繁跳闸，原传统保护定值不准、故障无记录，每月非计划停机 2–3 次，损失超 50 万。
方案采用 ABB 1TGE120010R1300（Rev.A） 电机保护单元，替换原有热磁继电器。实施时先核对固件版本 Rev.A，确认与 DCS 通讯兼容；按原接线图精准对接，屏蔽层单端接地；上电后整定保护定值，启用 故障录波（128 周波） 与远程通讯功能。
改造后连续运行 6 个月无跳闸，故障可精准定位，维护时间缩短 80%，年节约损失超 600 万。运维主管反馈：“智能保护模块的定值精准 + 通讯 + 录波，是解决电机顽疾的关键。”
