描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 输入电压 | AC100-240V（-15%~+10%） |
| 输入频率 | 50/60Hz±5% |
| 额定输出 | DC5V±5%，5A |
| 输出功率 | 25W |
| 效率 | ≥65% |
| 浪涌电流 | 20A（8ms 以内） |
| 过流保护 | 5.5A 阈值 |
| 过压保护 | 5.5~6.5V |
| 绝缘电阻 | ≥10MΩ（DC500V 摇表） |
| 工作温度 | 0~55℃ |
| 安装方式 | DIN 导轨 TH35-7.5 或壁挂 |
产品深度介绍

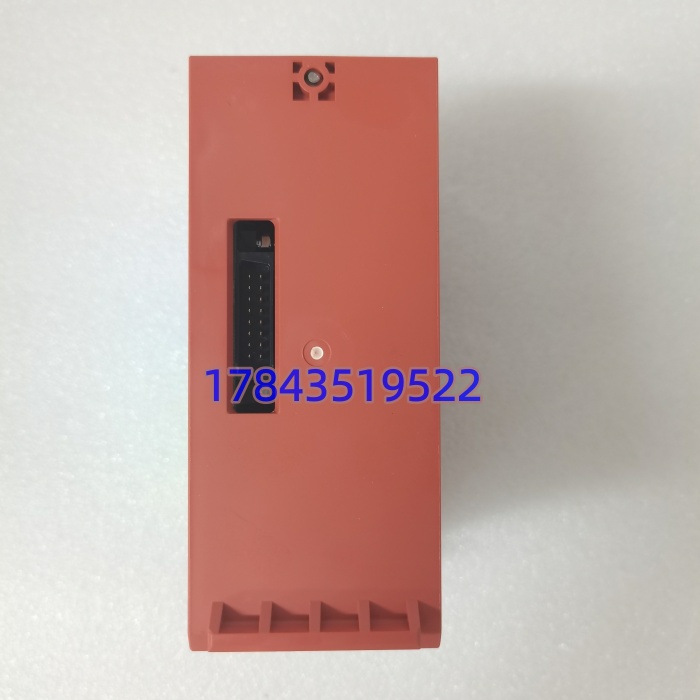

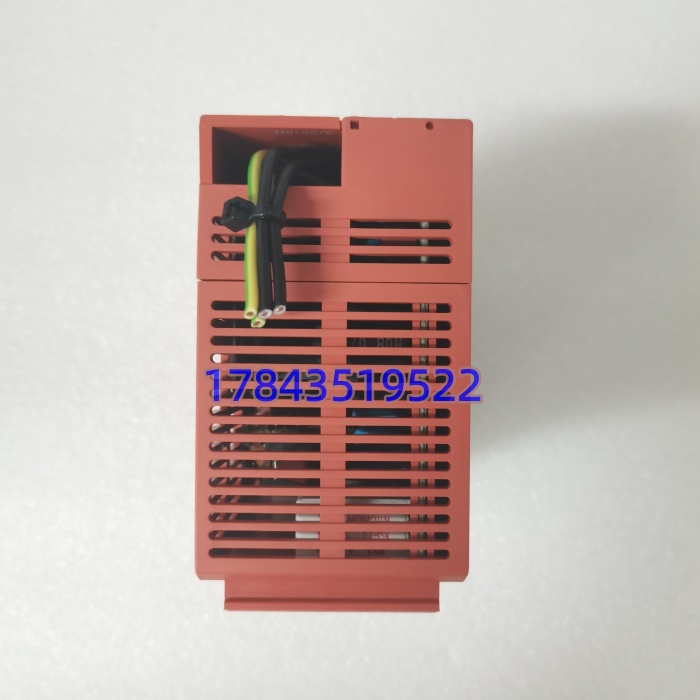

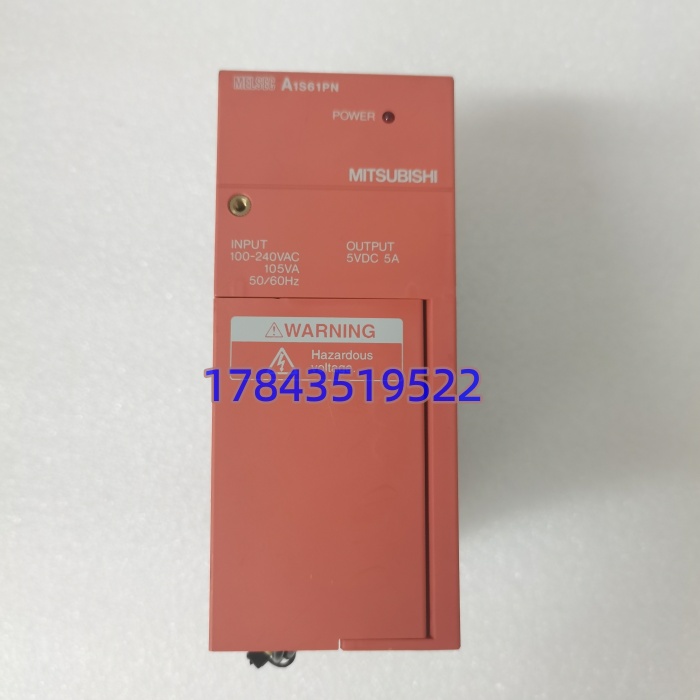

三菱 A1S61PN 是 MELSEC-A AnS 系列 PLC 的专用电源模块，专为工业自动化控制系统设计，可直接安装于主基板或扩展基板的专用电源插槽。该模块采用宽电压输入设计，支持全球通用 AC100-240V 电压，输出稳定 DC5V/5A，为 CPU、I/O 模块及特殊功能模块提供可靠供电。
内置过流、过压保护功能，可有效防止电源异常损坏 PLC 系统。相比老款 A1S61P，A1S61PN 在效率和稳定性上均有提升，是 AnS 系列 PLC 的主流电源配置。目前 A 系列已全面停产，A1S61PN 仅存少量原装库存，是老旧 AnS 系统维护替换的关键备件。
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 通知生产部门计划停机时间
- 断开控制系统总电源（含 UPS）
- 等待 5 分钟，确保电容完全放电
工具准备：
- 防静电手环 + 防静电垫
- 十字螺丝刀（PH1）
- 万用表
- 手机（拍照记录接线）
阶段二：拆卸旧模块（15 分钟）
- 断开电源接线：标记 L/N/LG/FG 端子，松开 M3.5 螺丝，取下线缆
- 释放固定卡扣：向下按压模块底部卡扣，垂直拔出模块
- 检查基板插槽：清理灰尘，确保针脚无弯曲
阶段三：安装新模块（15 分钟）
- 静电防护：佩戴手环，从防静电袋取出模块
- 插入插槽：对准防呆接口，垂直按压至卡扣 “咔哒” 锁定
- 接线复刻：按照片连接 L/N/LG/FG，扭矩 0.5~0.8N・m
- L：火线；N：零线；LG：功能地；FG：保护地（必接机柜地排）
阶段四：上电测试（10 分钟）
- 上电前检查：用万用表测输入电压 AC100-240V，输出端无短路
- 通电观察：PWR 绿灯常亮为正常；红灯闪烁则异常
- 负载测试：连接 CPU 及 I/O 模块，运行 30 分钟无过热报警
常见问题解答（FAQ）
Q1：A1S61PN 支持热插拔吗？A：不支持。必须断电更换，否则可能烧毁模块或导致程序丢失。AnS 系列电源无热插拔设计，操作前务必切断总电源并放电。
Q2：A1S61PN 和 A1S61P 有什么区别？能直接替换吗？A：A1S61PN 是 A1S61P 的升级款，效率更高、保护更完善，可直接替换，无需改接线或程序。两者均适配 AnS 系列基板， 为后期主流型号。
Q3：这个模块能带多少个 I/O 模块？A：额定输出 5A，总功率 25W。普通 I/O 模块单块功耗约 1~2W，建议带载不超过 12 块，预留 20% 余量避免过载。若带特殊模块（如定位、通讯），需单独核算功耗。
Q4：PWR 灯不亮或闪烁怎么办？A：先查输入电压是否正常（AC100-240V），再检查接线是否松动、FG 接地是否可靠。若输入正常但无输出，多为内部电路损坏，需更换模块。
Q5：停产了吗？能买到全新原装吗？A：A 系列已停产多年， 无原厂新货，市场仅存少量原装库存。我们提供全新原装（未拆封），可提供序列号查询出厂信息，拒绝翻新件。
